Category:

tds
Code

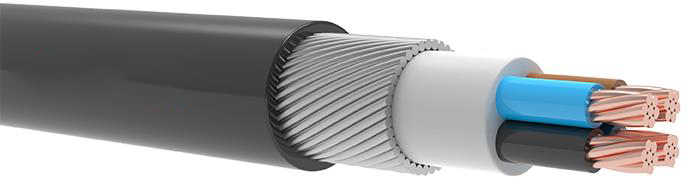

YXZ2V , N2XRY                   CU/XLPE/SWA/PVC
YXZ2(a)V , N2XR(a)Y        CU/XLPE/AWA/PVC
Voltage Rating
0.6/1.0 kV
Standards
IEC 60502-1 , VDE 0276
IEC 60228 Conductor
Reaction to Fire Classification ( CPR )
EN 60332-1-2 Flame Retardant
Conductor
Solid Copper Conductor (Class 1)
Stranded Copper Conductor (Class 2)
Insulation
XLPE (Cross-linked Polyethylene)
Filler
PVC Filler
Armour
Galvanized Round Steel Wire  (Aluminium round wire for one core cables)
Sheath
PVC (Polyvinyl Chloride)
Technical Data
Max. Operating Temperature : 90°C
Short  Circuit  Temperature : 250°C (max.5 sec)
Bending Radius : 15D ( D : Overall Diameter )
Test Voltage : 3,5 kV
Application:
For installation indoors and outdoors, in cable ducts, underground , in power or switching stations, local energy distributions,
industrial plants where there is a risk of mechanical damage. Suitable for comparatively high maximum permissible
conductor temperature.
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
1×2,5* 10,3 181,1 1000 7,41 43 36
1×2,5* rm 10,6 188,3 1000 7,41 43 36
1×4* 10,8 208,4 1000 4,61 55 47
1×6* 11,3 237,5 1000 3,08 68 59
1×10* 12,6 295,1 1000 1,83 91 81
1×16* 13,6 373,2 1000 1,15 117 109
1×25* 15,2 494,9 1000 0,727 150 146
1×35* 17,3 647,5 1000 0,524 179 179
1×50* 18,9 801,4 1000 0,387 211 218
1×70* 20,7 1023,9 1000 0,268 257 275
1×95* 23,3 1343,1 1000 0,193 304 336
1×120* 25,0 1603,6 1000 0,153 341 388
1×150* 27,1 1928,8 1000 0,124 377 438
1×185* 29,4 2344,9 1000 0,0991 418 501
1×240* 32,3 2935,2 500 0,0754 469 508
1×300* 36,3 3765,8 500 0,0601 514 654
1×400* 40,3 4647,0 500 0,0470 565 733
1×500* 45,2 6012,1 500 0,0366 623 825
1×630* 50,2 7411,3 500 0,0283 690 934
1×800* 55,0 9351,2 500 0,0221 – –
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
2×1,5 12,7 315,9 1000 12,1 31 25
2×2,5 13,5 361,4 1000 7,41 40 33
2×4 14,4 435,9 1000 4,61 52 43
2×6 16,3 597,3 1000 3,08 65 54
2×10 18,8 771,3 1000 1,83 87 75
2×16 21,0 987,5 1000 1,15 113 100
2×25 24,9 1478,2 1000 0,727 146 136
2×35 27,2 1764,0 1000 0,524 176 165
2×50 30,7 2251,3 1000 0,387 208 201
2×70 35,4 3065,2 500 0,268 256 255
2×95 39,9 3930,8 500 0,193 307 314
2×120 43,6 4699,2 500 0,153 349 364
2×150 49,5 6123,7 500 0,124 391 416
2×185 54,0 7258,2 250 0,0991 442 480
2×240 60,3 8983,0 250 0,0754 509 565
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
3×1,5 13,1 365,1 1000 12,1 31 25
3×2,5 14,0 421,3 1000 7,41 40 33
3×2,5 rm 14,5 448,2 1000 7,41 40 33
3×4 15,0 499,3 1000 4,61 52 43
3×4 rm 16,4 600,3 1000 4,61 52 43
3×6 16,9 660,4 1000 3,08 65 54
3×6 rm 17,7 709,7 1000 3,08 65 54
3×10 19,7 891,6 1000 1,83 87 75
3×16 22,7 1273,0 1000 1,15 113 100
3×25 26,2 1749,3 1000 0,727 146 136
3×35 28,8 2168,3 1000 0,524 176 165
3×50 32,5 2742,4 1000 0,387 208 201
3×70 38,0 3837,1 1000 0,268 256 255
3×95 4,4 4879,8 500 0,193 307 314
3×120 47,5 6145,5 500 0,153 349 364
3×150 52,6 7589,2 500 0,124 391 416
3×185 57,5 9054,1 250 0,0991 442 480
3×240 64,3 11095,7 250 0,0754 509 565
3×300 70,1 13487,8 250 0,0601 569 643
3×400 80,5 17721,1 250 0,0470 637 737
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
2×16+10 21,9 1167,8 1000 1,15 – 1,83 113 100
2×25+16 25,0 1592,9 1000 0,727 – 1,15 146 136
2×35+16 26,7 1844,5 1000 0,524 – 1,15 176 165
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
3×16+10 23,7 1427,8 1000 1,15 – 1,83 113 100
3×25+16 27,3 1926,9 1000  0,727 – 1,15 146 136
3×35+16 29,6 2329,3 1000 0,524 – 1,15 176 165
3×50+25 34,6 3249,8 1000 0,387 – 0,727 208 201
3×70+35 39,3 4239,3 500 0,268 – 0,524 256 255
3×95+50 44,0 5416,6 500 0,193 – 0,387 307 314
3×120+70 50,1 7018,1 500 0,153 – 0,268 349 364
3×150+70 54,0 8249,4 250 0,124 – 0,268 391 416
3×185+95 59,8 10067,3 250 0,0991 – 0,193 442 480
3×240+120 66,2 12255,9 250 0,0754 – 0,153 509 565
3×300+150 73,8 16076,9 250 0,0601 – 0,124 569 643
3×400+185 82,9 19431,5 250 0,0470 – 0,0991 637 737
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
4×1,5 13,9 390,1 1000 12,1 31 25
4×1,5 rm 14,3 411,3 1000 12,1 31 25
4×2,5 14,8 456,8 1000 7,41 40 33
4×2,5 rm 15,4 485,4 1000 7,41 40 33
4×4 16,8 652,8 1000 4,61 52 43
4×4 rm 17,4 689,6 1000 4,61 52 43
4×6 18,0 767,5 1000 3,08 65 54
4×6 rm 18,9 822,7 1000 3,08 65 54
4×10 21,1 1045,4 1000 1,83 87 75
4×16 24,4 1504,3 1000 1,15 113 100
4×25 28,4 2102,9 1000 0,727 146 136
4×35 31,3 2602,3 1000 0,524 176 165
4×50 36,8 3640,4 1000 0,387 208 201
4×70 41,5 4776,6 500 0,268 256 255
4×95 47,5 6454,2 500 0,193 307 314
4×120 52,4 7837,0 500 0,153 349 364
4×150 57,7 9507,8 250 0,124 391 416
4×185 63,6 11322,5 250 0,0991 442 480
4×240 70,7 13916,5 250 0,0754 509 565
4×300 79,0 18306,4 250 0,0601 569 643
4×400 88,7 22205,1 250 0,0470 637 737
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
5×1,5 14,6 474,6 1000 12,1 31 25
5×1,5 rm 15,1 502,6 1000 12,1 31 25
5×2,5 16,6 661,8 1000 7,41 40 33
5×2,5 rm 17,2 713,0 1000 7,41 40 33
5×4 17,8 798,5 1000 4,61 52 43
5×6 19,1 959,9 1000 3,08 65 54
5×6 rm 20,1 1052,6 1000 3,08 65 54
5×10 23,3 1430,2 1000 1,83 87 75
5×16 26,2 1940,3 1000 1,15 113 100
5×25 30,8 2741,3 1000 0,73 146 136
5×35 34,9 3644,4 1000 0,524 176 165
5×50 40,0 4752,9 500 0,387 208 201
5×70 46,3 6575,7 500 0,268 256 255
5×95 52,2 8425,1 500 0,193 307 314
5×120 57,3 10204,5 250 0,153 349 364
5×150 63,6 12394,1 250 0,124 391 416
5×185 69,8 14794,1 250 0,099 442 480
5×240 79,4 19618,8 250 0,0754 509 565
5×300 86,7 24003,2 250 0,0601 569 643
5×400 97,5 29511,1 250 0,0470 637 737
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
4×16+10 25,6 1710,2 1000 1,15 – 1,83 113 100
4×25+16 29,9 2372,9 1000 0,727 – 1,15 146 136
4×35+16 32,5 2915,0 1000 0,524 – 1,15 176 165
4×50+25 38,5 4103,6 500 0,387 – 0,727 208 201
4×70+35 43,3 5146,5 500 0,268 – 0,524 256 255
4×95+50 50,1 7146,8 500 0,193 – 0,387 307 314
4×120+70 55,2 8678,2 250 0,153 – 0,268 349 364
4×150+70 60,3 10322,1 250 0,124 – 0,268 391 416
4×185+95 66,3 12255,8 250 0,0991 – 0,193 442 480
4×240+120 75,0 16273,3 250 0,0754 – 0,153 509 565
4×300+150 82,4 19472,3 250 0,0601 – 0,124 569 643
4×400+185 92,3 23961,7 250 0,0470 – 0,0991 637 737
4×50+35 39,1 4299,5 500 0,387 – 0,524 208 201
4×70+16 43,3 4983,7 1000 0,268 – 1,15 256 255
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
7×1,5 16,5 584,8 1000 12,1 16,0 12,5
7×1,5 rm 17,0 600,7 1000 12,1 16,0 12,5
7×2,5 17,6 694,0 1000 7,41 21,5 17,0
7×2,5 rm 18,4 743,9 1000 7,41 21,5 17,0
10×1,5 18,1 694,8 1000 12,1 13,5 10,5
10×1,5 rm 18,8 738,1 1000 12,1 13,5 10,5
10×2,5 19,5 861,6 1000 7,41 18,0 14,5
10×2,5 rm 20,4 918,7 1000 7,41 18,0 14,5
12×1,5 19,0 770,1 1000 12,1 – –
12×1,5 rm 19,8 820,5 1000 12,1 – –
12×2,5 20,6 963,4 1000 7,41 – –
12×2,5 rm 22,3 1140,2 1000 7,41 – –
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
16×1,5 20,8 927,8 1000 12,1 – –
16×1,5 rm 21,6 979,8 1000 12,1 – –
16×2,5 23,2 1253,1 1000 7,41 – –
16×2,5 rm 24,3 1337,9 1000 7,41 – –
19×1,5 22,6 1141,4 1000 12,1 11,0 9,0
19×1,5 rm 23,5 1212,4 1000 12,1 11,0 9,0
19×2,5 24,5 1402,2 1000 7,41 14,5 11,5
19×2,5 rm 25,7 1495,2 1000 7,41 14,5 11,5
24×1,5 24,3 1307,9 1000 12,1 9,5 8,0
24×1,5 rm 25,2 1386,1 1000 12,1 9,5 8,0
24×2,5 26,4 1654,6 1000 7,41 12,5 10,5
27×1,5 25,2 1417,1 1000 12,1 – –
27×1,5 rm 26,3 1502,4 1000 12,1 – –
27×2,5 27,6 1801,4 1000 7,41 – –
27×2,5 rm 29,2 1938,0 1000 7,41 – –
Note 1:
* For YXZ2(a)V , N2XR(a)Y cables
Note 2:
Current carrying capacities are valid at 30°C ambient temperature.
