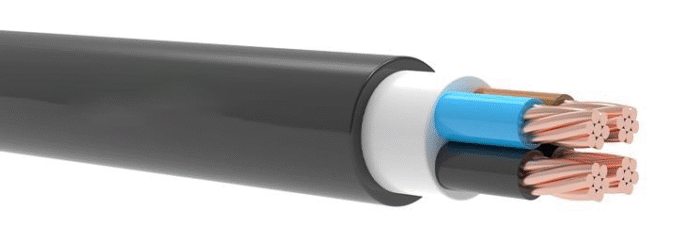

YXZ1 UV / N2XH UV

YXZ1 UV / N2XH UV

YXZ1 UV / N2XH UV

Category:

tds
Code
N2XH , YXZ1        CU/XLPE/HFFR
Voltage Rating
0.6/1 kV
Standards
TS HD 604 S1-KISIM 5G , VDE 0276
IEC 60228 Conductor
EN 61034 Smoke Density
EN 50267 Halogen Free
EN 60332-3 Flame Retardant (Cat C)
Reaction to Fire Classification ( CPR )
EN 60332-1-2 Flame Retardant
Conductor
Stranded Copper Conductor (Class 1)
Stranded Copper Conductor (Class 2)
Insulation
XLPE (Cross-linked Polyethylene)
Filler
Halogen Free Filler
Armour
–
Sheath
Halogen Free Sheath – UV Resistance
Technical Data
Max. Operating Temperature : 90°C
Short  Circuit  Temperature : 250°C (max.5 sec)
Bending Radius : 12D ( D : Overall Diameter )
Test Voltage : 3,5 kV
Application:
These are the cables with low dielectric losses used in energy networks in refineries, mines, hotels, schools, tunnels high
constructions hospitals, power plant, data processing centers, business centers where there is a risk of fire.
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
1×1,5 5,2 45,8 1000 12,1 33 26
1×2,5 5,5 57,3 1000 7,41 42 34
1×2,5 rm 5,8 60,3 1000 7,41 42 34
1×4 6,0 73,8 1000 4,61 54 44
1×4 rm 6,3 77,5 1000 4,61 54 44
1×6 6,5 94,9 1000 3,08 67 56
1×6 rm 6,9 100,1 1000 3,08 67 56
1×10 7,8 139,6 1000 1,83 89 77
1×16 8,8 201,2 1000 1,15 115 102
1×25 10,4 300,1 1000 0,727 148 138
1×35 11,5 393,4 1000 0,524 177 170
1×50 13,2 524,8 1000 0,387 209 207
1×70 15,1 723,8 1000 0,268 256 263
1×95 17,1 974,3 1000 0,193 307 325
1×120 18,9 1195,1 1000 0,153 349 380
1×150 21,0 1498,0 1000 0,124 393 437
1×185 23,2 1856,4 1000 0,0991 445 507
1×240 26,1 2388,9 1000 0,0754 517 604
1×300 28,7 3031,6 1000 0,0601 663 697
1×400 32,6 3798,2 1000 0,0470 749 811
1×500 36,3 4952,3 500 0,0366 843 940
1×630 40,7 6141,9 500 0,0283 935 1083
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
2×1,5 8,9 120,9 1000 12,1 31 24
2×2,5 9,7 151,8 1000 7,41 40 32
2×2,5 rm 10,1 163,4 1000 7,41 40 32
2×4 10,5 195,6 1000 4,61 52 42
2×6 11,5 250,2 1000 3,08 64 53
2×10 re 13,2 355,3 1000 1,83 86 74
2×10 14,2 367,5 1000 1,83 86 74
2×16 16,4 533,9 1000 1,15 112 98
2×25 19,8 799,9 1000 0,727 145 133
2×35 22,3 1056,5 1000 0,524 174 162
2×50 25,7 1416,3 1000 0,387 206 197
2×70 29,9 1934,7 1000 0,268 254 250
2×95 33,8 2574,7 1000 0,193 305 308
2×120 37,9 3207,3 1000 0,153 348 359
2×150 42,1 4020,6 1000 0,124 392 412
2×185 47,0 4985,5 1000 0,0991 444 475
2×240 52,6 6353,5 500 0,0754 517 564
2×300 62,1 8019,8 500 0,0601 585 649
2×400 66,0 10200,8 500 0,0470 671 761
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
3×1,5 9,3 139,4 1000 12,1 31 24
3×2,5 10,1 179,3 1000 7,41 40 32
3×2,5 rm 10,6 192,0 1000 7,41 40 32
3×4 11,1 236,3 1000 4,61 52 42
3×6 12,2 308,5 1000 3,08 64 53
3×10 re 14,2 455,4 1000 1,83 86 74
3×10 15,1 470,2 1000 1,83 86 74
3×16 17,5 682,8 1000 1,15 112 98
3×25 21,1 1042,6 1000 0,727 145 133
3×35 23,9 1373,6 1000 0,524 174 162
3×50 27,5 1849,3 1000 0,387 206 197
3×70 32 2556,9 1000 0,268 254 250
3×95 36,2 3429,5 1000 0,193 305 308
3×120 40,6 4245,8 1000 0,153 348 359
3×150 45,2 5318,8 500 0,124 392 412
3×185 50,4 6618,4 500 0,0991 444 475
3×240 56,5 8482,8 500 0,0754 517 564
3×300 62,1 10773,2 250 0,0601 585 649
3×400 70,9 13600,7 250 0,0470 671 761
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
3×16+10 18,6 803,5 1000 1,15 – 1,83 112 98
3×25+16 22,3 1222,0 1000 0,727 – 1,15 145 133
3×35+16 24,6 1542,1 1000 0,524 – 1,15 174 162
3×50+25 28,7 2138,5 1000 0,387 – 0,727 206 197
3×70+35 33,2 3016,6 1000 0,268 – 0,524 254 250
3×95+50 37,8 4026,4 1000 0,193 – 0,387 305 308
3×120+70 42,7 5106,6 500 0,153 – 0,268 348 359
3×150+70 46,5 6102,4 500 0,124 – 0,268 392 412
3×185+95 52,2 7786,9 500 0,0991 – 0,193 444 475
3×240+120 58,4 9870,2 500 0,0754 – 0,153 517 564
3×300+150 64,8 12617,5 250 0,0601 – 0,124 585 649
3×400+185 73,2 15681,2 250 0,0470 – 0,0991 671 761
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
4×1,5 10,0 167,6 1000 12,1 31 24
4×2,5 10,9 218,5 1000 7,41 40 32
4×4 12,1 291,6 1000 4,61 52 42
4×6 13,3 384,6 1000 3,08 64 53
4×6 rm 14,3 409,6 1000 3,08 64 53
4×10 re 15,4 572,6 1000 1,83 86 74
4×10 16,5 591,3 1000 1,83 86 74
4×16 19,2 861,9 1000 1,15 112 98
4×25 23,3 1327,5 1000 0,727 145 133
4×35 26,4 1760,5 1000 0,524 174 162
4×50 30,4 2368,6 1000 0,387 206 197
4×70 35,4 3264,7 1000 0,268 254 250
4×95 40,2 4413,3 1000 0,193 305 308
4×120 45,0 5462,7 500 0,153 348 359
4×150 50,1 6871,8 500 0,124 392 412
4×185 55,9 8519,4 500 0,0991 444 475
4×240 62,7 11003,0 250 0,0754 517 564
4×300 69,5 13892,3 250 0,0601 585 649
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
4×10+6 17,8 684,4 1000 1,83 – 3,08 86 74
4×16+10 20,5 1039,3 1000 1,15 – 1,83 112 98
4×25+16 24,7 1557,5 1000 0,727 – 1,15 145 133
4×35+16 27,5 2022,5 1000 0,524 – 1,15 174 162
4×50+25 32,0 2804,1 1000 0,387 – 0,727 206 197
4×70+35 37,1 3859,2 500 0,268 – 0,524 254 250
4×95+50 42,3 5242,3 500 0,193 – 0,387 305 308
4×120+70 47,7 6605,6 500 0,153- 0,268 348 359
4×150+50 51,4 7828,6 500 0,124 – 0,387 392 412
4×150+70 52,3 7965,3 500 0,124 – 0,268 392 412
4×150+95 52,3 8361,5 500 0,124 – 0,193 392 412
4×185+95 58,5 10129,6 250 0,0991 – 0,193 444 475
4×240+120 65,6 12877,7 250 0,0754 – 0,153 517 564
4×300+150 72,8 16275,4 250 0,0601 – 0,124 585 649
4×400+185 82,4 20314,6 250 0,0470 – 0,0991 671 761
3×25+2×16 23,8 1451,8 1000 0,727 – 1,15 145 133
3×35+2×25 27,7 2059,2 1000 0,524 – 0,727 174 162
3×95+2×50 40,2 4527,8 1000 0,193 – 0,387 305 308
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
5×1,5 10,8 231,3 1000 12,1 31 24
5×2,5 11,8 302,2 1000 7,41 40 32
5×4 13,1 404,3 1000 4,61 52 42
5×6 14,5 532,8 1000 3,08 64 53
5×10 re 16,8 791,7 1000 1,83 86 74
5×10 18,1 820,0 1000 1,83 86 74
5×16 21,1 1212,1 1000 1,15 112 98
5×25 25,7 1865,6 1000 0,727 145 133
5×35 29,0 2455,1 1000 0,524 174 162
5×50 33,6 3315,6 1000 0,387 206 197
5×70 39,0 4573,1 500 0,268 254 250
5×95 44,4 6127,2 500 0,193 305 308
5×120 49,7 7621,5 500 0,153 348 359
5×150 55,5 9585,2 500 0,124 392 412
5×185 61,8 11923,4 250 0,0991 444 475
5×240 69,5 15314,9 250 0,0754 517 564
5×300 76,9 19394,5 250 0,0601 585 649
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
6×1,5 11,6 241,6 1000 12,1 – –
6×2,5 12,8 318,5 1000 7,41 – –
6×4 14,2 429,3 1000 4,61 – –
6×6 15,7 579,1 1000 3,08 – –
7×1,5 11,7 252,9 1000 12,1 16,0 12,5
7×2,5 12,9 337,1 1000 7,41 21,5 17,0
7×4 14,5 467,1 1000 4,61 27,5 22,0
7×6 15,9 624,1 1000 3,08 35,0 28,0
8×1,5 12,3 280,4 1000 12,1 – –
8×2,5 13,6 376,0 1000 7,41 – –
8×4 15,3 522,8 1000 4,61 – –
8×6 16,8 701,3 1000 3,08 – –
9×1,5 12,9 307,9 1000 12,1 – –
9×2,5 14,3 414,8 1000 7,41 – –
9×4 16,0 578,6 1000 4,61 – –
9×6 17,7 778,7 1000 3,08 – –
10×1,5 13,5 335,3 1000 12,1 13,5 10,5
10×2,5 15,0 461,6 1000 7,41 18,0 14,0
10×4 16,7 634,2 1000 4,61 23,0 18,5
10×6 18,5 855,9 1000 3,08 29,0 23,5
11×1,5 13,9 361,1 1000 12,1 – –
11×2,5 15,5 498,5 1000 7,41 – –
11×4 17,3 687,1 1000 4,61 – –
11×6 19,2 929,7 1000 3,08 – –
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
12×1,5 14,4 387,4 1000 12,1 – –
12×2,5 16,0 536,3 1000 7,41 – –
12×4 17,9 741,1 1000 4,61 – –
12×6 19,9 1004,9 1000 3,08 – –
13×1,5 15,0 422,8 1000 12,1 – –
13×2,5 16,5 574,9 1000 7,41 – –
13×4 18,6 796,4 1000 4,61 – –
13×6 20,6 1093,1 1000 3,08 – –
14×1,5 15,3 448,2 1000 12,1 12,0 9,5
14×2,5 17,0 611,1 1000 7,41 16,0 13,0
14×4 19,1 848,6 1000 4,61 20,5 17,0
14×6 21,3 1166,3 1000 3,08 26,0 21,5
16×1,5 16,2 500,5 1000 12,1 – –
16×2,5 18,0 685,7 1000 7,41 – –
16×4 20,3 966,7 1000 4,61 – –
16×6 22,6 1316,3 1000 3,08 – –
18×1,5 17,0 552,0 1000 12,1 – –
18×2,5 18,9 759,3 1000 7,41 – –
18×4 21,3 1073,2 1000 4,61 – –
18×6 23,7 1465,1 1000 3,08 – –
19×1,5 17,4 577,1 1000 12,1 11,0 9,0
19×2,5 19,3 795,1 1000 7,41 14,5 11,5
19×2,5 rm 20,7 863,4 1000 7,41 14,5 11,5
19×4 21,8 1125,2 1000 4,61 18,5 15,5
19×6 24,4 1551,3 1000 3,08 23,0 19,5
20×1,5 17,7 602,5 1000 12,1 – –
20×2,5 19,9 842,4 1000 7,41 – –
20×4 22,3 1177,9 1000 4,61 – –
20×6 25,0 1625,3 1000 3,08 – –
21×1,5 18,1 628,3 1000 12,1 – –
21×2,5 20,3 879,5 1000 7,41 – –
21×4 22,8 1231,2 1000 4,61 – –
21×6 25,5 1700,1 1000 3,08 – –
23×1,5 18,8 680,5 1000 12,1 – –
24×1,5 19,1 703,3 1000 12,1 9,5 8,0
24×1,5 rm 20,2 744,3 1000 12,1 9,5 8,0
24×2,5 21,4 987,7 1000 7,41 12,5 10,5
24×4 24,1 1387,6 1000 4,61 16,0 13,5
24×6 26,9 1919,8 1000 3,08 20,0 17,0
25×1,5 19,2 714,5 1000 12,1 – –
25×2,5 21,5 1006,2 1000 7,41 – –
25×4 24,4 1430,5 1000 4,61 – –
25×6 27,1 1964,9 1000 3,08 – –
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
26×1,5 19,5 735,3 1000 12,1 – –
26×2,5 21,8 1037,1 1000 7,41 – –
26×4 24,7 1476,2 1000 4,61 – –
26×6 27,4 2029,7 1000 3,08 – –
27×1,5 20,2 790,6 1000 12,1 – –
27×2,5 22,5 1097,5 1000 7,41 – –
27×4 25,4 1560,0 1000 4,61 – –
27×6 28,4 2142,5 1000 3,08 – –
30×1,5 21,1 864,9 1000 12,1 – –
30×2,5 23,5 1204,3 1000 7,41 – –
30×4 26,6 1715,3 1000 4,61 – –
30×6 29,9 2376,9 1000 3,08 – –
37×1,5 23,1 1038,5 1000 12,1 – –
37×2,5 25,8 1468,3 1000 7,41 – –
37×4 29,2 2078,5 1000 4,61 – –
37×6 32,7 2888,2 1000 3,08 – –
48×1,5 25,8 1320,3 1000 12,1 – –
48×2,5 29,0 1856,3 1000 7,4 – –
48×4 32,9 2659,8 1000 4,61 – –
48×6 36,9 3702,8 1000 3,08 – –
60×1,5 28,5 1610,1 1000 12,1 – –
60×2,5 32,0 2293,2 1000 7,41 – –
60×4 36,4 3291,7 1000 4,61 – –
60×6 41,0 4588,8 1000 3,08 – –
75×1,5 32,5 2092,7 1000 12,1 – –
Note :
Current carrying capacities are valid at 30°C ambient temperature
