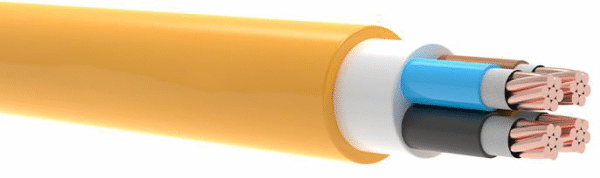

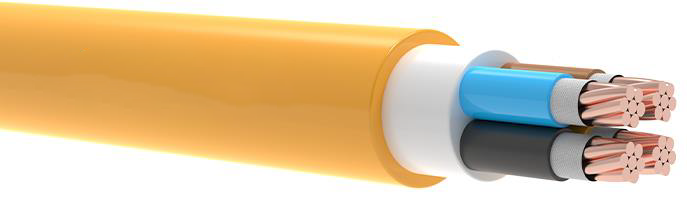

YXZ1 FE 180 / N2XH FE 180

YXZ1 FE 180 / N2XH FE 180

YXZ1 FE 180 / N2XH FE 180

Category:

tds
Code
N2XH E90  FE 180 , YXZ1 FE 180        CU/MICA/XLPE/HFFR
Voltage Rating
0.6/1 kV
Standards
TS HD 604 S1-KISIM 5G , VDE 0276
IEC 60228 Conductor
EN 61034 Smoke Density
EN 50267 Halogen Free
EN 60332-3 Flame Retardant (Cat C)
IEC 60331-21 Circuit Integrity
Reaction to Fire Classification ( CPR )
EN 60332-1-2 Flame Retardant
Conductor
Solid Copper Conductor (Class 1)
Stranded Copper Conductor (Class 2)
Separator
Mica Tape
Insulation
XLPE (Cross-linked Polyethylene)
Filler
Halogen Free Filler
Armour
–
Sheath
Halogen Free Sheath
Technical Data
Max. Operating Temperature : 90°C
Short  Circuit  Temperature : 250°C (max.5 sec)
Bending Radius : 15D ( D : Overall Diameter )
Test Voltage : 3,5 kV
Application:
These are the cables with low dielectric losses used in energy networks in refineries, mines, hotels, schools, tunnels high
constructions hospitals, power plant, data processing centers, business centers where there is a risk of fire.
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
1×1,5 5,7 55,0 1000 12,1 33 26
1×2,5 6,1 67,4 1000 7,41 42 34
1×4 6,6 85,0 1000 4,61 54 44
1×6 7,0 107,3 1000 3,08 67 56
1×10 8,3 154,6 1000 1,83 89 77
1×16 9,4 218,8 1000 1,15 115 102
1×25 11,0 321,0 1000 0,727 148 138
1×35 12,1 414,2 1000 0,524 177 170
1×50 13,8 551,8 1000 0,387 209 207
1×70 15,7 755,2 1000 0,268 256 263
1×95 17,7 1010,3 1000 0,193 307 325
1×120 19,5 1234,9 1000 0,153 349 380
1×150 21,6 1543,8 1000 0,124 393 437
1×185 23,8 1906,5 1000 0,0991 445 507
1×240 26,6 2446,8 1000 0,0754 517 604
1×300 29,3 3096,2 500 0,0601 663 697
1×400 33,1 3873,3 500 0,0470 749 811
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
2×1 9,6 140,1 1000 18,1 – –
2×1,5 9,9 157,1 1000 12,1 31 24
2×2,5 10,7 192,1 1000 7,41 40 32
2×4 11,7 241,2 1000 4,61 52 42
2×6 12,7 301,3 1000 3,08 64 53
2×10 15,4 439,9 1000 1,83 86 74
2×16 17,6 612,9 1000 1,15 112 98
2×25 20,9 913,6 1000 0,727 145 133
2×35 23,5 1173,1 1000 0,524 174 162
2×50 26,9 1566,1 1000 0,387 206 197
2×70 31,0 2137,3 1000 0,268 254 250
2×95 35,0 2797,9 1000 0,193 305 308
2×120 39,0 3476,5 1000 0,153 349 359
2×150 43,3 4344,9 1000 0,124 392 412
2×185 48,1 5366,8 1000 0,0991 444 475
2×240 53,8 6841,8 500 0,0754 517 564
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
3×1,5 10,5 178,4 1000 12,1 31 24
3×2,5 11,3 222,9 1000 7,41 40 32
3×4 12,4 285,7 1000 4,61 52 42
3×6 13,5 364,0 1000 3,08 64 53
3×10 16,3 541,3 1000 1,83 86 74
3×16 18,8 768,4 1000 1,15 112 98
3×25 22,4 1153,6 1000 0,727 145 133
3×35 25,1 1495,3 1000 0,524 174 162
3×50 28,8 2007,3 1000 0,387 206 197
3×70 33,2 2753,5 1000 0,268 254 250
3×95 37,5 3663,9 1000 0,193 305 308
3×120 41,8 4545,3 1000 0,153 348 359
3×150 46,4 5674,3 500 0,124 392 412
3×185 51,6 7032,4 500 0,0991 444 475
3×240 57,7 8978,2 500 0,0754 517 564
3×300 63,4 11324,0 250 0,0601 585 649
3×400 71,8 14209,0 250 0,0470 671 761
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
3×16+10 20,0 889,7 1000 1,15 – 1,83 112 98
3×25+16 23,7 1330,8 1000 0,727 – 1,15 145 133
3×35+16 26,0 1670,3 1000 0,524 – 1,15 174 162
3×50+25 30,1 2273,3 1000 0,387 – 0,727 206 197
3×70+35 34,6 3101,5 1000 0,268 – 0,524 254 250
3×95+50 39,2 4149,6 1000 0,193 – 0,387 305 308
3×120+70 44,1 5234,2 500 0,153 – 0,268 348 359
3×150+70 48,0 6294,8 500 0,124 – 0,268 392 412
3×185+95 53,6 7912,6 500 0,0991 – 0,193 444 475
3×240+120 59,8 10045,0 500 0,0754 – 0,153 517 564
3×300+150 66,3 12749,3 250 0,0601 – 0,124 585 649
3×400+185 74,6 15948,4 250 0,0470 – 0,0991 671 761
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
4×1,5 11,4 214,6 1000 12,1 31 24
4×2,5 12,3 271,0 1000 7,41 40 32
4×4 13,5 351,3 1000 4,61 52 42
4×6 14,7 451,7 1000 3,08 64 53
4×10 17,9 677,4 1000 1,83 86 74
4×16 20,7 981,3 1000 1,15 112 98
4×25 24,7 1461,8 1000 0,727 145 133
4×35 27,8 1916,5 1000 0,524 174 162
4×50 31,8 2575,9 1000 0,387 206 197
4×70 36,8 3534,1 1000 0,268 254 250
4×95 41,6 4715,3 1000 0,193 305 308
4×120 46,4 5843,6 500 0,153 348 359
4×150 51,5 7295,3 500 0,124 392 412
4×185 57,3 9046,4 500 0,0991 444 475
4×240 64,1 11559,3 250 0,0754 517 564
4×300 70,9 14677,7 250 0,0601 585 649
4×400 80,3 18442,4 250 0,0470 671 761
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
5×1,5 12,3 293,3 1000 12,1 31 24
5×2,5 13,4 370,8 1000 7,41 40 32
5×4 14,7 480,6 1000 4,61 52 42
5×6 16,1 627,2 1000 3,08 64 53
5×10 19,7 924,1 1000 1,83 86 74
5×16 22,7 1334,9 1000 1,15 112 98
5×25 27,2 2013,5 1000 0,727 145 133
5×35 30,6 2607,9 1000 0,524 174 162
5×50 35,1 3506,0 1000 0,387 206 197
5×70 40,6 4796,2 500 0,268 254 250
5×95 46,0 6378,7 500 0,193 305 308
5×120 51,3 7907,2 500 0,153 348 359
5×150 57,0 9933,3 500 0,124 392 412
5×185 63,4 12279,6 250 0,0991 444 475
5×240 71,0 15705,6 250 0,0754 517 564
5×300 78,5 19925,6 250 0,0601 585 649
5×400 89,0 25124,7 250 0,0470 671 761
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
4×16+10 22,1 1145,1 1000 1,15 – 1,83 112 98
4×25+16 26,3 1718,2 1000 0,727 – 1,15 145 133
4×35+16 29,1 2162,7 1000 0,524 – 1,15 174 162
4×50+25 33,6 2969,1 1000 0,387 – 0,727 206 197
4×70+35 38,7 4056,3 500 0,268 – 0,524 254 250
4×95+50 43,9 5427,9 500 0,193 – 0,387 305 308
4×120+70 49,2 6816,3 500 0,153- 0,268 348 359
4×150+70 53,8 8230,5 500 0,124 – 0,268 392 412
4×185+95 60,1 10382,9 250 0,0991 – 0,193 444 475
4×240+120 67,2 13153,0 250 0,0754 – 0,153 517 564
4×300+150 74,4 16626,3 250 0,0601 – 0,124 585 649
4×400+185 84,0 20870,1 250 0,0470 – 0,0991 671 761
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
6×1,5 13,3 297,0 1000 12,1 – –
6×2,5 14,5 380,7 1000 7,41 – –
6×4 16,0 508,6 1000 4,61 – –
6×6 17,5 659,0 1000 3,08 – –
7×1,5 13,5 305,1 1000 12,1 16,0 12,5
7×2,5 14,7 396,1 1000 7,41 21,5 17,0
7×4 16,2 535,1 1000 4,61 27,5 22,0
7×6 17,7 700,8 1000 3,08 35,0 28,0
8×1,5 14,2 339,0 1000 12,1 – –
8×2,5 15,5 450,7 1000 7,41 – –
8×4 17,1 599,5 1000 4,61 – –
8×6 18,7 787,9 1000 3,08 – –
9×1,5 15,0 381,1 1000 12,1 – –
9×2,5 16,3 497,3 1000 7,41 – –
9×4 18,0 664,0 1000 4,61 – –
9×6 19,7 885,8 1000 3,08 – –
10×1,5 15,6 415,2 1000 12,1 13,5 10,5
10×2,5 17,0 543,8 1000 7,41 18,0 14,5
10×4 18,8 728,3 1000 4,61 23,0 18,5
10×6 20,6 973,5 1000 3,08 29,0 23,5
11×1,5 16,2 447,2 1000 12,1 – –
11×2,5 17,7 587,6 1000 7,41 – –
11×4 19,5 789,3 1000 4,61 – –
11×6 20,6 1057,0 1000 3,08 – –
12×1,5 16,7 480,1 1000 12,1 – –
12×2,5 18,3 632,6 1000 7,41 – –
12×4 20,3 862,7 1000 4,61 – –
12×6 22,2 1142,3 1000 3,08 – –
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
13×1,5 17,3 513,9 1000 12,1 – –
13×2,5 19,0 678,6 1000 7,41 – –
13×4 21,0 927,0 1000 4,61 – –
13×6 23,1 1229,5 1000 3,08 – –
14×1,5 17,8 545,1 1000 12,1 12,0 9,5
14×2,5 19,5 732,3 1000 7,41 16,0 13,0
14×4 21,6 987,6 1000 4,61 20,5 17,0
14×6 23,8 1338,8 1000 3,08 26,0 21,5
16×1,5 18,9 609,9 1000 12,1 – –
16×2,5 20,7 821,7 1000 7,41 – –
16×4 22,9 1112,0 1000 4,61 – –
16×6 25,4 1509,7 1000 3,08 – –
18×1,5 19,8 684,5 1000 12,1 – –
18×2,5 21,8 910,1 1000 7,41 – –
18×4 24,2 1235,1 1000 4,61 – –
18×6 26,8 1678,9 1000 3,08 – –
19×1,5 20,3 715,6 1000 12,1 11,0 9,0
19×2,5 22,3 952,9 1000 7,41 14,5 11,5
19×4 24,7 1295,2 1000 4,61 18,5 15,5
19×6 27,4 1761,7 1000 3,08 23,0 19,5
20×1,5 20,7 747,7 1000 12,1 – –
20×2,5 22,8 996,6 1000 7,41 – –
20×4 25,5 1384,5 1000 4,61 – –
20×6 28,1 1845,5 1000 3,08 – –
21×1,5 21,2 779,4 1000 12,1 – –
21×2,5 23,3 1040,8 1000 7,41 – –
21×4 26,0 1446,8 1000 4,61 – –
21×6 28,7 1930,4 1000 3,08 – –
24×1,5 22,4 872,8 1000 12,1 9,5 8,0
24×2,5 24,6 1169,7 1000 7,41 12,5 10,5
24×4 27,6 1629,0 1000 4,61 16,0 13,5
24×6 30,4 2195,4 1000 3,08 20,0 17,0
25×1,5 23,3 885,2 1000 12,1 – –
25×2,5 25,9 1203,2 1000 7,41 – –
25×4 29,1 1660,9 1000 4,61 – –
25×6 22,8 2243,1 1000 3,08 – –
26×1,5 23,7 910,7 1000 12,1 – –
26×2,5 26,6 1254,3 1000 7,41 – –
26×4 29,6 1713,0 1000 4,61 – –
26×6 31,4 2352,0 1000 3,08 – –
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
27×1,5 23,6 968,0 1000 12,1 – –
27×2,5 26,2 1330,1 1000 7,41 – –
27×4 29,1 1814,6 1000 4,61 – –
27×6 32,5 2486,3 1000 3,08 – –
30×1,5 24,9 1087,8 1000 12,1 – –
30×2,5 27,4 1458,9 1000 7,41 – –
30×4 30,9 2046,6 1000 4,61 – –
30×6 34,2 2753,8 1000 3,08 – –
37×1,5 27,3 1305,6 1000 12,1 – –
37×2,5 30,6 1811,4 1000 7,41 – –
37×4 34,1 2491,8 1000 4,61 – –
37×6 37,4 3338,4 1000 3,08 – –
48×1,5 31,1 1693,3 1000 12,1 – –
48×2,5 34,2 2282,6 1000 7,41 – –
48×4 38,1 3154,5 1000 4,61 – –
48×6 42,1 4267,5 1000 3,08 – –
60×1,5 34,3 2060,0 1000 12,1 – –
60×2,5 37,9 2811,4 1000 7,41 – –
60×4 42,2 3893,8 1000 4,61 – –
60×6 46,7 5276,8 1000 3,08 – –
Note :
Current carrying capacities are valid at 30°C ambient temperature.
