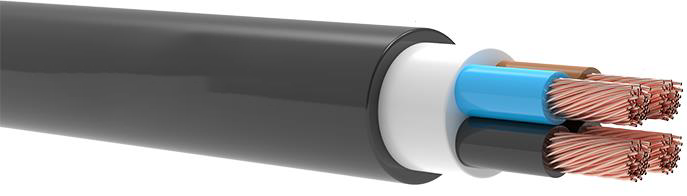

YXZ1-F / N2XH-F

YXZ1-F / N2XH-F

YXZ1-F / N2XH-F

Category:

tds
Code
N2XH-F , YXZ1-F – RZ1-K         CU/XLPE/HFFR
Voltage Rating
0.6/1 kV
Standards
TS HD 604 S1-KISIM 5G , VDE 0276
IEC 60228 Conductor
EN 61034 Smoke Density
EN 50267 Halogen Free
EN 60332-3 Flame Retardant (Cat C)
Reaction to Fire Classification ( CPR )
EN 60332-1-2 Flame Retardant
Conductor
Flexible Copper Conductor (Class 5)
Insulation
XLPE (Cross-linked Polyethylene)
Filler
Halogen Free Filler
Armour
–
Sheath
Halogen Free Sheath
Technical Data
Max. Operating Temperature : 90°C
Short  Circuit  Temperature : 250°C (max.5 sec)
Bending Radius : 6D ( D : Overall Diameter )
Test Voltage : 3,5 kV
Application:
These are cables with low dielectric losses used in energy networks in refineries, mines, hotels, schools, tunnels high constructions
hospitals, power plant, data processing centers, business centers where there is a risk of fire.
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
1×1,5 5,3 51,4 1000 13,3 33 26
1×2,5 5,7 64,3 1000 7,98 42 34
1×4 6,2 81,3 1000 4,95 54 44
1×6 6,8 104,7 1000 3,30 67 56
1×10 7,7 147,2 1000 1,91 89 77
1×16 8,7 205,9 1000 1,21 115 102
1×25 10,3 316,7 1000 0,780 148 138
1×35 11,5 424,0 1000 0,554 177 170
1×50 13,2 572,5 1000 0,386 209 207
1×70 15,0 784,5 1000 0,272 256 263
1×95 16,8 1012,3 1000 0,206 307 325
1×120 18,6 1244,3 1000 0,161 349 380
1×150 20,6 1551,9 1000 0,129 393 437
1×185 23,0 1953,5 1000 0,106 445 507
1×240 25,4 2450,4 1000 0,0801 517 604
1×300 28,0 3021,1 1000 0,0641 663 697
1×400 32,0 4104,9 1000 0,0486 749 811
1×500 36,3 5229,6 500 0,0384 843 940
1×630 40,7 6681,5 500 0,0287 935 1083
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
2×1,5 9,2 135,6 1000 13,3 31 24
2×2,5 10,1 170,9 1000 7,98 40 32
2×4 11,0 218,6 1000 4,95 52 42
2×6 12,2 279,3 1000 3,30 64 53
2×10 14,1 388,9 1000 1,91 86 74
2×16 16,1 555,1 1000 1,21 112 98
2×25 19,8 867,8 1000 0,780 145 133
2×35 22,2 1149,4 1000 0,554 174 162
2×50 25,6 1568,3 1000 0,386 206 197
2×70 29,9 2154,9 1000 0,272 254 250
2×95 33,3 2752,3 1000 0,206 305 308
2×120 37,2 3434,5 1000 0,161 348 359
2×150 41,4 4258,7 1000 0,129 392 412
2×185 46,5 5414,8 1000 0,106 444 475
2×240 51,4 6720,1 500 0,0801 517 564
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
3×1,5 9,6 150,7 1000 13,3 31 24
3×2,5 10,5 196,2 1000 7,98 40 32
3×4 11,7 254,2 1000 4,95 52 42
3×6 12,9 337,0 1000 3,30 64 53
3×10 15,0 492,2 1000 1,91 86 74
3×16 17,1 696,8 1000 1,21 112 98
3×25 21,0 1102,7 1000 0,780 145 133
3×35 23,7 1480,0 1000 0,554 174 162
3×50 27,4 2028,6 1000 0,386 206 197
3×70 31,8 2789,7 1000 0,272 254 250
3×95 35,7 3604,0 1000 0,206 305 308
3×120 40,0 4496,0 1000 0,161 348 359
3×150 44,3 5551,5 500 0,129 392 412
3×185 50,1 7096,5 500 0,106 444 475
3×240 55,2 8823,3 500 0,0801 517 564
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
3×16+10 18,2 813,0 1000 1,21 – 1,91 112 98
3×25+16 22,1 1263,3 1000 0,780 – 1,21 145 133
3×35+16 24,4 1629,2 1000 0,554 – 1,21 174 162
3×35+25 25,5 1782,6 1000 0,554 – 0,780 174 162
3×50+25 28,5 2287,0 1000 0,386 – 0,780 206 197
3×70+35 33,0 3146,6 1000 0,272 – 0,554 254 250
3×95+50 37,3 4121,4 1000 0,206 – 0,386 305 308
3×120+70 42,0 5226,7 500 0,161 – 0,272 348 359
3×150+70 45,9 6259,8 500 0,129 – 0,272 392 412
3×150+95 46,9 6545,0 500 0,129 – 0,206 392 412
3×185+95 51,6 7989,8 500 0,106 – 0,206 444 475
3×240+120 57,0 9946,2 500 0,0801 – 0,161 517 564
3×240+150 58,3 10325,3 500 0,0801 – 0,129 517 564
3×300+150 63,3 12354,4 250 0,0641 – 0,129 585 649
3×400+185 72,1 16528,8 250 0,0486 – 0,106 671 761
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
4×1,5 10,3 177,7 1000 13,3 31 24
4×2,5 11,4 234,3 1000 7,98 40 32
4×4 12,7 309,6 1000 4,95 52 42
4×6 14,1 412,7 1000 3,30 64 53
4×10 16,4 612,0 1000 1,91 86 74
4×16 18,8 873,7 1000 1,21 112 98
4×25 23,2 1390,5 1000 0,780 145 133
4×35 26,2 1897,8 1000 0,554 174 162
4×50 30,4 2600,0 1000 0,386 206 197
4×70 35,3 3595,1 1000 0,272 254 250
4×95 39,5 4638,0 1000 0,206 305 308
4×120 44,1 5783,0 500 0,161 348 359
4×150 49,2 7188,8 500 0,129 392 412
4×185 55,5 9173,0 500 0,106 444 475
4×240 61,3 11431,6 250 0,0801 517 564
4×300 67,8 14172,4 250 0,0641 585 649
4×400 77,4 19149,1 250 0,0486 671 761
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
4×16+10 20,1 975,7 1000 1,21 – 1,91 112 98
4×25+16 24,6 1537,1 1000 0,780 – 1,21 145 133
4×35+16 27,2 2018,8 1000 0,554 – 1,21 174 162
4×50+25 31,9 2815,7 1000 0,386 – 0,780 206 197
4×70+35 36,9 3889,5 1000 0,272 – 0,554 254 250
4×95+50 41,7 5078,4 1000 0,206 – 0,386 305 308
4×120+70 46,9 6426,5 500 0,161 – 0,272 348 359
4×150+70 51,4 7730,6 500 0,129 – 0,272 392 412
4×185+95 57,9 9884,9 500 0,106 – 0,206 444 475
4×240+120 64,0 12320,8 250 0,0801 – 0,161 517 564
4×300+150 71,1 15304,8 250 0,0641 – 0,129 585 649
4×400+185 81,0 20561,5 250 0,0486 – 0,106 671 761
Nominal Cross Section Overall Diameter Net Weight Delivery Length Resistance at 20°C Current Carrying Capacity
(mm²) (mm) (kg/km) (m) (ohm/km) In Ground at 20°C In Air at 30°C
5×1,5 11,2 218,8 1000 13,3 31 24
5×2,5 12,4 291,5 1000 7,98 40 32
5×4 13,8 388,4 1000 4,95 52 42
5×6 15,4 530,3 1000 3,30 64 53
5×10 17,9 777,2 1000 1,91 86 74
5×16 20,6 1127,6 1000 1,21 112 98
5×25 25,7 1799,8 1000 0,780 145 133
5×35 28,8 2434,3 1000 0,554 174 162
5×50 33,4 3344,9 1000 0,386 206 197
5×70 38,8 4606,2 500 0,272 254 250
5×95 43,6 5964,5 500 0,206 305 308
5×120 48,8 7437,8 500 0,161 348 359
5×150 54,4 9260,9 500 0,129 392 412
5×185 61,4 11812,2 250 0,106 444 475
5×240 67,7 14734,7 250 0,0801 517 564
5×300 75,2 18312,8 250 0,0641 585 649
5×400 86,0 24748,2 250 0,0486 671 761
12×2,5 16,8 690,4 1000 7,98 – –
Note :
Current carrying capacities are valid at 30°C ambient temperature.
