| Code | |||||||||||||||||||

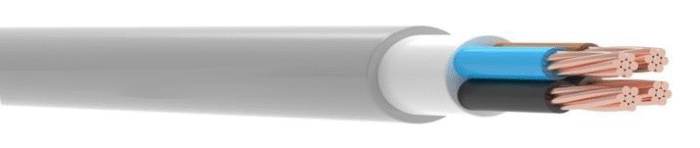

| LIYY CU/PVC/PVC | |||||||||||||||||||
| Voltage Rating | |||||||||||||||||||
| 300/500 V | |||||||||||||||||||
| Standards | |||||||||||||||||||
| TS 13755 | |||||||||||||||||||
| IEC 60228 | Conductor | ||||||||||||||||||
| Reaction to Fire Classification ( CPR ) | |||||||||||||||||||
| EN 60332-1-2 | Flame Retardant | ||||||||||||||||||
| Conductor | |||||||||||||||||||
| Flexible Copper Conductor (Class 5) | |||||||||||||||||||
| Insulation | |||||||||||||||||||
| PVC (Polyvinyl Chloride) | |||||||||||||||||||
| Filler | |||||||||||||||||||
| – | |||||||||||||||||||
| Armour | |||||||||||||||||||
| – | |||||||||||||||||||
| Sheath | |||||||||||||||||||
| PVC (Polyvinyl Chloride) | |||||||||||||||||||
| Technical Data | |||||||||||||||||||
| Max. Operating Temperature | : | 70°C | |||||||||||||||||
| Short Circuit Temperature | : | 160°C (max.5 sec) | |||||||||||||||||
| Bending Radius | : | 6D ( D : Overall Diameter ) | |||||||||||||||||
| Test Voltage | : | 2 kV | |||||||||||||||||
| Application | |||||||||||||||||||
| These cables used in industrial applications for signal transmission.These can be easly used with their flexible construction | |||||||||||||||||||
| in narrow applications like electronic control systems of computer or audio systems sector, electronic circuits, measurement | |||||||||||||||||||
| devices , machine design, office equipments, etc.These for indoor applications. | |||||||||||||||||||
| Nominal Cross Section | Overal Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity (A) |
Mutual Capacity (pF/m) |
|||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | |||||||||||||||
| 2×0,50 | 5,6 | 48,2 | 100 | 39,0 | 3 | 120 | |||||||||||||
| 2×0,75 | 6,0 | 57,9 | 100 | 26,0 | 6 | 120 | |||||||||||||
| 2×1 | 6,4 | 66,9 | 100 | 19,5 | 10 | 120 | |||||||||||||
| 2×1,5 | 8,1 | 104,8 | 100 | 13,3 | 16 | 120 | |||||||||||||
| 2×2,5 | 9,0 | 138,9 | 100 | 7,98 | 25 | 120 | |||||||||||||
| Nominal Cross Section | Overal Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity (A) |
Mutual Capacity (pF/m) |
|||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | |||||||||||||||
| 3×0,50 | 5,9 | 56,1 | 100 | 39,0 | 3 | 120 | |||||||||||||
| 3×0,75 | 6,4 | 68,3 | 100 | 26,0 | 6 | 120 | |||||||||||||
| 3×1 | 6,7 | 79,8 | 100 | 19,5 | 10 | 120 | |||||||||||||
| 3×1,5 | 8,5 | 123,8 | 100 | 13,3 | 16 | 120 | |||||||||||||
| 3×2,5 | 9,4 | 167,8 | 100 | 7,98 | 25 | 120 | |||||||||||||
| Nominal Cross Section | Overal Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity (A) |
Mutual Capacity (pF/m) |
|||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | |||||||||||||||
| 4×0,50 | 6,4 | 67,0 | 100 | 39,0 | 3 | 120 | |||||||||||||
| 4×0,75 | 6,9 | 82,5 | 100 | 26,0 | 6 | 120 | |||||||||||||
| 4×1 | 8,1 | 112,8 | 100 | 19,5 | 10 | 120 | |||||||||||||
| 4×1,5 | 9,2 | 149,6 | 100 | 13,3 | 16 | 120 | |||||||||||||
| 4×2,5 | 10,2 | 205,4 | 100 | 7,98 | 25 | 120 | |||||||||||||
| Nominal Cross Section | Overal Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity (A) |
Mutual Capacity (pF/m) |
|||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | |||||||||||||||
| 5×0,50 | 6,9 | 79,2 | 100 | 39,0 | 3 | 120 | |||||||||||||
| 5×0,75 | 8,2 | 114,1 | 100 | 26,0 | 6 | 120 | |||||||||||||
| 5×1 | 8,7 | 133,1 | 100 | 19,5 | 10 | 120 | |||||||||||||
| 5×1,5 | 9,9 | 177,7 | 100 | 13,3 | 16 | 120 | |||||||||||||
| 5×2,5 | 11,1 | 246,5 | 100 | 7,98 | 25 | 120 | |||||||||||||
| Nominal Cross Section | Overal Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity (A) |
Mutual Capacity (pF/m) |
|||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | |||||||||||||||
| 7×0,50 | 8,3 | 104,0 | 1000 | 39,0 | 3 | 120 | |||||||||||||
| 7×0,75 | 8,9 | 127,7 | 1000 | 26,0 | 6 | 120 | |||||||||||||
| 7×1 | 9,4 | 150,3 | 1000 | 19,5 | 10 | 120 | |||||||||||||
| 7×1,5 | 10,8 | 201,2 | 1000 | 13,3 | 16 | 120 | |||||||||||||
| 7×2,5 | 12,1 | 284,4 | 1000 | 7,98 | 25 | 120 | |||||||||||||
| Nominal Cross Section | Overal Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity (A) |
Mutual Capacity (pF/m) |
|||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | |||||||||||||||
| 12×0,50 | 9,9 | 155,4 | 1000 | 39,0 | 3 | 120 | |||||||||||||
| 12×0,75 | 10,7 | 194,5 | 1000 | 26,0 | 6 | 120 | |||||||||||||
| 12×1 | 11,4 | 232,0 | 1000 | 19,5 | 10 | 120 | |||||||||||||
| 12×1,5 | 13,2 | 315,3 | 1000 | 13,3 | 16 | 120 | |||||||||||||
| 12×2,5 | 15,0 | 454,4 | 1000 | 7,98 | 25 | 120 | |||||||||||||
| Nominal Cross Section | Overal Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity (A) |
Mutual Capacity (pF/m) |
|||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | |||||||||||||||
| 18×0,50 | 11,5 | 213,5 | 1000 | 39,0 | 3 | 120 | |||||||||||||
| 18×0,75 | 12,5 | 270,4 | 1000 | 26,0 | 6 | 120 | |||||||||||||
| 18×1 | 13,3 | 325,3 | 1000 | 19,5 | 10 | 120 | |||||||||||||
| 18×1,5 | 15,5 | 446,5 | 1000 | 13,3 | 16 | 120 | |||||||||||||
| 18×2,5 | 17,7 | 651,5 | 1000 | 7,98 | 25 | 120 | |||||||||||||
| Nominal Cross Section | Overal Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity (A) |
Mutual Capacity (pF/m) |
|||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | |||||||||||||||
| 27×0,50 | 13,5 | 297,2 | 1000 | 39,0 | 3 | 120 | |||||||||||||
| 27×0,75 | 14,7 | 380,7 | 1000 | 26,0 | 6 | 120 | |||||||||||||
| 27×1 | 15,7 | 461,2 | 1000 | 19,5 | 10 | 120 | |||||||||||||
| 27×1,5 | 18,4 | 638,6 | 1000 | 13,3 | 16 | 120 | |||||||||||||
| 27×2,5 | 21,0 | 941,6 | 1000 | 7,98 | 25 | 120 | |||||||||||||
| Nominal Cross Section | Overal Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity (A) |
Mutual Capacity (pF/m) |
|||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | |||||||||||||||
| 36×0,50 | 15,1 | 378,6 | 1000 | 39,0 | 3 | 120 | |||||||||||||
| 36×0,75 | 16,5 | 488,2 | 1000 | 26,0 | 6 | 120 | |||||||||||||
| 36×1 | 17,7 | 594,3 | 1000 | 19,5 | 10 | 120 | |||||||||||||
| 36×1,5 | 20,8 | 827,0 | 1000 | 13,3 | 16 | 120 | |||||||||||||
| 36×2,5 | 24,2 | 1252,8 | 1000 | 7,98 | 25 | 120 | |||||||||||||
| Nominal Cross Section | Overal Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity (A) |
Mutual Capacity (pF/m) |
|||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | |||||||||||||||
| 48×0,50 | 17,0 | 485,0 | 1000 | 39,0 | 3 | 120 | |||||||||||||
| 48×0,75 | 18,6 | 629,3 | 1000 | 26,0 | 6 | 120 | |||||||||||||
| 48×1 | 20,0 | 769,3 | 1000 | 19,5 | 10 | 120 | |||||||||||||
| 48×1,5 | 23,9 | 1099,7 | 1000 | 13,3 | 16 | 120 | |||||||||||||
| 48×2,5 | 27,5 | 1633,4 | 1000 | 7,98 | 25 | 120 | |||||||||||||
| Nominal Cross Section | Overal Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity (A) |
Mutual Capacity (pF/m) |
|||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | |||||||||||||||
| 60×0,50 | 18,7 | 589,7 | 1000 | 39,0 | 3 | 120 | |||||||||||||
| 60×0,75 | 20,5 | 768,7 | 1000 | 26,0 | 6 | 120 | |||||||||||||
| 60×1 | 22,0 | 942,2 | 1000 | 19,5 | 10 | 120 | |||||||||||||
| 60×1,5 | 26,4 | 1348,1 | 1000 | 13,3 | 16 | 120 | |||||||||||||
| 60×2,5 | 30,7 | 2042,6 | 1000 | 7,98 | 25 | 120 | |||||||||||||
| Note : | |||||||||||||||||||
| Current carrying capacities are valid at 30°C ambient temperature | |||||||||||||||||||
