| Code | |||||||||||||||||||

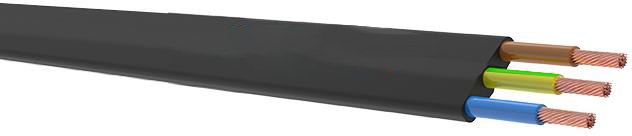

| H07VVH6-F CU/PVC/PVC | |||||||||||||||||||
| Voltage Rating | |||||||||||||||||||
| 450/750 V | |||||||||||||||||||
| Standards | |||||||||||||||||||
| EN 50214 , IEC 60227 | |||||||||||||||||||
| IEC 60228 | Conductor | ||||||||||||||||||
| Reaction to Fire Classification ( CPR ) | |||||||||||||||||||
| EN 60332-1-2 | Flame Retardant | ||||||||||||||||||
| Conductor | |||||||||||||||||||
| Flexible Copper Conductor (Class 5) | |||||||||||||||||||
| Insulation | |||||||||||||||||||
| PVC (Polyvinyl Chloride) | |||||||||||||||||||
| Filler | |||||||||||||||||||
| – | |||||||||||||||||||
| Armour | |||||||||||||||||||
| – | |||||||||||||||||||
| Sheath | |||||||||||||||||||
| PVC (Polyvinyl Chloride) | |||||||||||||||||||
| Technical Data | |||||||||||||||||||
| Max. Operating Temperature | : | 70°C | |||||||||||||||||
| Short Circuit Temperature | : | 160°C (max.5 sec) | |||||||||||||||||
| Bending Radius | : | 6D ( D : Overall Diameter ) | |||||||||||||||||
| Test Voltage | : | 2,5 kV | |||||||||||||||||
| Application | |||||||||||||||||||
| It is used conveyor systems, lifting equipments, elevator and submersible pump. | |||||||||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Ground at 20°C | In Air at 30°C | |||||||||||||
| 3×1,5 | 11,7 x 4,9 | 121,8 | 1000 | 13,3 | – | 20 | |||||||||||||
| 3×2,5 | 14,2 x 5,5 | 180,9 | 1000 | 7,98 | – | 27 | |||||||||||||
| 3×4 | 15,7 x 6,4 | 241,1 | 1000 | 4,95 | – | 34 | |||||||||||||
| 3×6 | 17,4 x 7,0 | 309,5 | 1000 | 3,30 | – | 44 | |||||||||||||
| 3×10 | 21,3 x 8,7 | 468,3 | 1000 | 1,91 | – | 61 | |||||||||||||
| 3×16 | 24,6 x 9,9 | 689,4 | 1000 | 1,21 | – | 82 | |||||||||||||
| 3×25 | 29,8 x 11,8 | 1071,7 | 1000 | 0,780 | – | 108 | |||||||||||||
| 3×35* | 33,1 x 12,9 | 1397,5 | 1000 | 0,554 | – | – | |||||||||||||
| 3×50* | 39,0 x 15,1 | 1940,8 | 1000 | 0,386 | – | – | |||||||||||||
| 3×70* | 43,8 x 16,7 | 2569,9 | 1000 | 0,272 | – | – | |||||||||||||
| 3×95* | 50,1 x 18,8 | 3360,7 | 1000 | 0,206 | – | – | |||||||||||||
| 3×120* | 54,6 x 20,3 | 4078,0 | 500 | 0,161 | – | – | |||||||||||||
| 3×150* | 61,0 x 22,5 | 5077,7 | 500 | 0,129 | – | – | |||||||||||||
| 3×185* | 67,8 x 24,8 | 6395,0 | 500 | 0,106 | – | – | |||||||||||||
| 3×240* | 75,4 x 27,3 | 7975,4 | 500 | 0,0801 | – | – | |||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Ground at 20°C | In Air at 30°C | |||||||||||||
| 4×1,5 | 14,6 x 4,9 | 158,3 | 1000 | 13,3 | – | 20 | |||||||||||||
| 4×2,5 | 17,7 x 5,5 | 229,8 | 1000 | 7,98 | – | 27 | |||||||||||||
| 4×4 | 19,8 x 6,4 | 302,4 | 1000 | 4,95 | – | 34 | |||||||||||||
| 4×6 | 22,0 x 7,0 | 399,8 | 1000 | 3,30 | – | 44 | |||||||||||||
| 4×10 | 27,2 x 8,7 | 632,7 | 1000 | 1,91 | – | 61 | |||||||||||||
| 4×16 | 31,5 x 9,9 | 899,1 | 1000 | 1,21 | – | 82 | |||||||||||||
| 4×25 | 38,4 x 11,8 | 1385,7 | 1000 | 0,780 | – | 108 | |||||||||||||
| 4×35* | 43,2 x 13,3 | 1873,0 | 1000 | 0,554 | – | – | |||||||||||||
| 4×50* | 50,9 x 15,3 | 2581,0 | 1000 | 0,386 | – | – | |||||||||||||
| 4×70* | 57,3 x 16,9 | 3420,5 | 1000 | 0,272 | – | – | |||||||||||||
| 4×95* | 65,7 x 19,0 | 4427,3 | 1000 | 0,206 | – | – | |||||||||||||
| 4×120* | 71,7 x 20,5 | 5377,6 | 500 | 0,161 | – | – | |||||||||||||
| 4×150* | 80,1 x 22,9 | 6717,3 | 500 | 0,129 | – | – | |||||||||||||
| 4×185* | 89,2 x 25,2 | 8465,0 | 500 | 0,106 | – | – | |||||||||||||
| 4×240* | 99,3 x 27,7 | 10561,7 | 500 | 0,0801 | – | – | |||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Ground at 20°C | In Air at 30°C | |||||||||||||
| 5×1,5 | 17,5 x 4,9 | 191,7 | 1000 | 13,3 | – | 20 | |||||||||||||
| 5×2,5 | 21,2 x 5,5 | 278,9 | 1000 | 7,98 | – | 27 | |||||||||||||
| 5×4 | 23,8 x 6,4 | 369,2 | 1000 | 4,95 | – | 34 | |||||||||||||
| 5×6 | 26,6 x 7,0 | 490,4 | 1000 | 3,30 | – | 44 | |||||||||||||
| 5×10 | 33,1 x 8,7 | 779,0 | 1000 | 1,91 | – | 61 | |||||||||||||
| 5×16 | 38,3 x 9,9 | 1092,0 | 1000 | 1,21 | – | 82 | |||||||||||||
| 5×25 | 47,0 x 11,8 | 1715,7 | 1000 | 0,780 | – | 108 | |||||||||||||
| 5×35* | 53,3 x 13,5 | 2344,9 | 1000 | 0,554 | – | – | |||||||||||||
| 5×50* | 62,8 x 15,7 | 3247,7 | 1000 | 0,386 | – | – | |||||||||||||
| 5×70* | 70,8 x 17,3 | 4251,8 | 1000 | 0,272 | – | – | |||||||||||||
| 5×95* | 81,4 x 19,4 | 5562,5 | 1000 | 0,206 | – | – | |||||||||||||
| 5×120* | 88,8 x 20,9 | 6753,9 | 500 | 0,161 | – | – | |||||||||||||
| 5×150* | 99,2 x 23,1 | 8401,9 | 500 | 0,129 | – | – | |||||||||||||
| 5×185* | 110,7 x 25,4 | 10588,5 | 500 | 0,106 | – | – | |||||||||||||
| 5×240* | 123,2 x 27,9 | 13211,8 | 500 | 0,0801 | – | – | |||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Ground at 20°C | In Air at 30°C | |||||||||||||
| 3×16+10* | 30,5 x 10,1 | 968,8 | 1000 | 1,21 – 1,91 | – | 82 | |||||||||||||
| 3×25+16* | 36,7 x 11,8 | 1461,9 | 1000 | 0,780 – 1,21 | – | 108 | |||||||||||||
| 3×35+16* | 40,8 x 13,5 | 1880,4 | 1000 | 0,554 – 1,21 | – | – | |||||||||||||
| 3×50+25* | 48,4 x 15,7 | 2616,2 | 1000 | 0,386 – 0,780 | – | – | |||||||||||||
| 3×70+35* | 54,3 x 17,3 | 3437,3 | 1000 | 0,272 – 0,554 | – | – | |||||||||||||
| 3×95+50* | 62,4 x 19,4 | 4534,0 | 1000 | 0,206 – 0,386 | – | – | |||||||||||||
| 3×120+70* | 68,5 x 20,9 | 5499,4 | 500 | 0,161 – 0,272 | – | – | |||||||||||||
| 3×150+70* | 74,9 x 23,1 | 6553,4 | 500 | 0,129 – 0,272 | – | – | |||||||||||||
| 3×185+95* | 83,9 x 25,4 | 8197,7 | 500 | 0,106 – 0,206 | – | – | |||||||||||||
| 3×240+120* | 92,9 x 27,9 | 10164,1 | 500 | 0,0801 – 0,161 | – | – | |||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Ground at 20°C | In Air at 30°C | |||||||||||||
| 8×1,5 | 27,1 x 4,9 | 298,6 | 500 | 13,3 | – | 20 | |||||||||||||
| 10×1,5 | 32,9 x 4,9 | 364,8 | 500 | 13,3 | – | 20 | |||||||||||||
| 12×1,5 | 39,7 x 4,9 | 439,4 | 500 | 13,3 | – | 20 | |||||||||||||
| 16×1,5 | 52,2 x 4,9 | 580,1 | 500 | 13,3 | – | 20 | |||||||||||||
| Note 1: | |||||||||||||||||||
| * For A07VVH6-F Cables | |||||||||||||||||||
| Note 2: | |||||||||||||||||||
| Current carrying capacities are valid at 30°C ambient temperature | |||||||||||||||||||
