| Code | |||||||||||||||||||

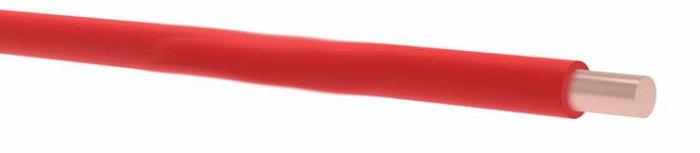

| H05V-U , H07V-U CU/PVC | |||||||||||||||||||
| Voltage Rating | |||||||||||||||||||
| 300/500 V , 450/750 V | |||||||||||||||||||
| Standards | |||||||||||||||||||
| EN 50525-2-31 / VDE 0281 / IEC 60227-3 / BS 6004 | |||||||||||||||||||
| IEC 60228 | Conductor | ||||||||||||||||||
| Reaction to Fire Classification ( CPR ) | |||||||||||||||||||
| EN 60332-1-2 | Flame Retardant | ||||||||||||||||||
| Conductor | |||||||||||||||||||
| Solid Copper Conductor (Class 1) | |||||||||||||||||||
| Insulation – izolasyon | |||||||||||||||||||
| PVC (Polyvinyl Chloride) | |||||||||||||||||||
| Filler | |||||||||||||||||||
| – | |||||||||||||||||||
| Armour | |||||||||||||||||||
| – | |||||||||||||||||||
| Sheath | |||||||||||||||||||
| – | |||||||||||||||||||
| Technical Data | |||||||||||||||||||
| Max. Operating Temperature | : | 70°C | |||||||||||||||||
| Short Circuit Temperature | : | 160°C (max.5 sec.) | |||||||||||||||||
| Bending Radius | : | 12D ( D : Overall Diameter ) | |||||||||||||||||
| Test Voltage | : | 2 kV, 2,5 kV | |||||||||||||||||
| Application | |||||||||||||||||||
| In dry rooms, switch and distribution boards, for laying in conduit on and under plaster and | |||||||||||||||||||
| on insulating supports above plaster | |||||||||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Conduit at 20°C | In Air at 30°C | |||||||||||||
| 1×0,50* | 2,0 | 9,0 | 100 | 36,0 | – | 12 | |||||||||||||
| 1×0,75* | 2,2 | 11,3 | 100 | 24,5 | – | 15 | |||||||||||||
| 1×1* | 2,3 | 14,3 | 100 | 18,1 | 11 | 19 | |||||||||||||
| 1×1,5 | 2,8 | 20,0 | 100 | 12,1 | 14,5 | 24 | |||||||||||||
| 1×2,5 | 3,3 | 32,0 | 100 | 7,41 | 19,5 | 32 | |||||||||||||
| 1×4 | 3,8 | 45,8 | 100 | 4,61 | 26 | 42 | |||||||||||||
| 1×6 | 4,3 | 65,0 | 100 | 3,08 | 34 | 54 | |||||||||||||
| Note 1: | |||||||||||||||||||
| * For H05V-U Cables | |||||||||||||||||||
| Note 2: | |||||||||||||||||||
| Current carrying capacities are valid at 30°C ambient temperature | |||||||||||||||||||
| 1×10 | 5,9 | 110 | 100 | 1,83 | 46 | 73 | |||||||||||||
