| Code | |||||||||||||||||||

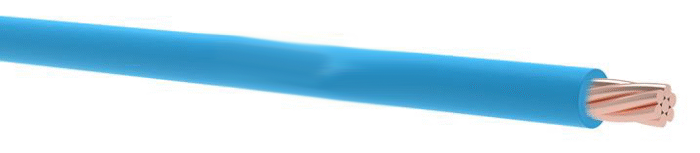

| H05V-R , H07V-R CU/PVC | |||||||||||||||||||
| Voltage Rating | |||||||||||||||||||
| 300/500 V , 450/750 V | |||||||||||||||||||
| Standards | |||||||||||||||||||
| EN 50525-2-31 / VDE 0281 / IEC 60227-3 / BS 6004 | |||||||||||||||||||
| IEC 60228 | Conductor | ||||||||||||||||||
| Reaction to Fire Classification ( CPR ) | |||||||||||||||||||
| EN 60332-1-2 | Flame Retardant | ||||||||||||||||||
| Conductor | |||||||||||||||||||
| Stranded Copper Conductor (Class 2) | |||||||||||||||||||
| Insulation | |||||||||||||||||||
| PVC (Polyvinyl Chloride) | |||||||||||||||||||
| Filler | |||||||||||||||||||
| – | |||||||||||||||||||
| Armour | |||||||||||||||||||
| – | |||||||||||||||||||
| Sheath | |||||||||||||||||||
| – | |||||||||||||||||||
| Technical Data | |||||||||||||||||||
| Max. Operating Temperature | : | 70°C | |||||||||||||||||
| Short Circuit Temperature | : | 160°C (max.5 sec.) | |||||||||||||||||
| Bending Radius | : | 12D ( D : Overall Diameter ) | |||||||||||||||||
| Test Voltage | : | 2 kV, 2,5 kV | |||||||||||||||||
| Application | |||||||||||||||||||
| In dry rooms, switch and distribution boards, for laying in conduit on and under plaster and on insulating supports above plaster | |||||||||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Ground at 20°C | In Air at 30°C | |||||||||||||
| 1×0,50* | 2,1 | 9,4 | 100 | 36,0 | – | 12 | |||||||||||||
| 1×0,75* | 2,3 | 11,8 | 100 | 24,5 | – | 15 | |||||||||||||
| 1×1* | 2,5 | 14,8 | 100 | 18,1 | 11 | 19 | |||||||||||||
| 1×1,5 | 2,9 | 21,5 | 100 | 12,1 | 14,5 | 24 | |||||||||||||
| 1×2,5 | 3,6 | 33,7 | 100 | 7,41 | 19,5 | 32 | |||||||||||||
| 1×4 | 4,1 | 48,7 | 100 | 4,61 | 26 | 42 | |||||||||||||
| 1×6 | 4,7 | 69,2 | 100 | 3,08 | 34 | 54 | |||||||||||||
| 1×10 | 6,0 | 112,5 | 100 | 1,83 | 46 | 73 | |||||||||||||
| 1×16 | 7,0 | 171,5 | 100 | 1,15 | 61 | 98 | |||||||||||||
| 1×25 | 8,6 | 266,6 | 1000 | 0,727 | 80 | 129 | |||||||||||||
| 1×35 | 9,8 | 357,5 | 1000 | 0,524 | 99 | 158 | |||||||||||||
| 1×50 | 11,6 | 496,3 | 1000 | 0,387 | 119 | 198 | |||||||||||||
| 1×70 | 13,2 | 680,1 | 1000 | 0,268 | 151 | 245 | |||||||||||||
| 1×95 | 15,5 | 941,9 | 1000 | 0,193 | 182 | 292 | |||||||||||||
| 1×120 | 17,1 | 1160,4 | 1000 | 0,153 | 210 | 344 | |||||||||||||
| 1×150 | 19,1 | 1445,0 | 1000 | 0,124 | 240 | 391 | |||||||||||||
| 1×185 | 21,2 | 1812,6 | 1000 | 0,0991 | 273 | 448 | |||||||||||||
| 1×240 | 24,1 | 2345,6 | 1000 | 0,0754 | 320 | 528 | |||||||||||||
| 1×300 | 26,9 | 2991,9 | 1000 | 0,0601 | – | 608 | |||||||||||||
| 1×400 | 30,6 | 3766,6 | 1000 | 0,0470 | – | 726 | |||||||||||||
| 1×500 | 34,2 | 4915,7 | 1000 | 0,0366 | – | 830 | |||||||||||||
| 1×630 | 38,0 | 6086,5 | 1000 | 0,0283 | – | – | |||||||||||||
| Note 1: | |||||||||||||||||||
| * For H05V-R cables | |||||||||||||||||||
| Note 2: | |||||||||||||||||||
| Current carrying capacities are valid at 30°C ambient temperature | |||||||||||||||||||
