| Code | |||||||||||||||||||

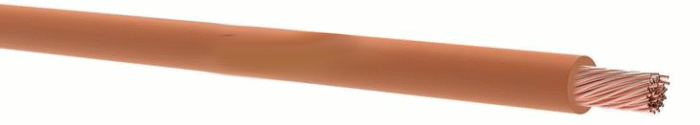

| H05V-K , H07V-K CU/PVC | |||||||||||||||||||
| Voltage Rating | |||||||||||||||||||
| 300/500 V , 450/750 V | |||||||||||||||||||
| Standards | |||||||||||||||||||
| EN 50525-2-31 / VDE 0281 / IEC 60227-3 / BS 6004 | |||||||||||||||||||
| IEC 60228 | Conductor | ||||||||||||||||||
| Reaction to Fire Classification ( CPR ) | |||||||||||||||||||
| EN 60332-1-2 | Flame Retardant | ||||||||||||||||||
| Conductor | |||||||||||||||||||
| Flexible Copper Conductor (Class 5) | |||||||||||||||||||
| Insulation | |||||||||||||||||||
| PVC (Polyvinyl Chloride) | |||||||||||||||||||
| Filler | |||||||||||||||||||
| – | |||||||||||||||||||
| Armour | |||||||||||||||||||
| – | |||||||||||||||||||
| Sheath | |||||||||||||||||||
| – | |||||||||||||||||||
| Technical Data | |||||||||||||||||||
| Max. Operating Temperature | : | 70°C | |||||||||||||||||
| Short Circuit Temperature | : | 160°C (max.5 sec.) | |||||||||||||||||
| Bending Radius | : | 6D ( D : Overall Diameter ) | |||||||||||||||||
| Test Voltage | : | 2 kV, 2,5 kV | |||||||||||||||||
| Application | |||||||||||||||||||
| In dry rooms, switch and distribution boards, for laying in conduit on and under plaster and on insulating supports above plaster | |||||||||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Conduit at 20°C | In Air at 30°C | |||||||||||||
| 1×0,50* | 2,1 | 8,1 | 100 | 39,0 | – | 12 | |||||||||||||
| 1×0,75* | 2,3 | 10,8 | 100 | 26,0 | – | 15 | |||||||||||||
| 1×1* | 2,4 | 13,8 | 100 | 19,5 | 11 | 19 | |||||||||||||
| 1×1,5 | 2,9 | 20,6 | 100 | 13,3 | 14,5 | 24 | |||||||||||||
| 1×2,5 | 3,5 | 32,6 | 100 | 7,98 | 19,5 | 32 | |||||||||||||
| 1×4 | 4,0 | 46,9 | 100 | 4,95 | 26 | 42 | |||||||||||||
| 1×6 | 4,6 | 67,3 | 100 | 3,30 | 34 | 54 | |||||||||||||
| 1×10 | 5,9 | 110,9 | 100 | 1,91 | 46 | 73 | |||||||||||||
| 1×16 | 6,9 | 164,6 | 100 | 1,21 | 61 | 98 | |||||||||||||
| 1×25 | 8,6 | 271,4 | 1000 | 0,780 | 80 | 129 | |||||||||||||
| 1×35 | 9,7 | 373,6 | 1000 | 0,554 | 99 | 158 | |||||||||||||
| 1×50 | 11,5 | 523,5 | 1000 | 0,386 | 119 | 198 | |||||||||||||
| 1×70 | 13,1 | 714,2 | 1000 | 0,272 | 151 | 245 | |||||||||||||
| 1×95 | 15,2 | 949,3 | 1000 | 0,206 | 182 | 292 | |||||||||||||
| 1×120 | 16,7 | 1169,5 | 1000 | 0,161 | 210 | 344 | |||||||||||||
| 1×150 | 18,7 | 1462,4 | 1000 | 0,129 | 240 | 391 | |||||||||||||
| 1×185 | 21,0 | 1871,9 | 1000 | 0,106 | 273 | 448 | |||||||||||||
| 1×240 | 23,5 | 2348,4 | 1000 | 0,0801 | 320 | 528 | |||||||||||||
| 1×300 | 26,2 | 2952,3 | 1000 | 0,0641 | – | 608 | |||||||||||||
| 1×400 | 30,0 | 3994,7 | 1000 | 0,0486 | – | 726 | |||||||||||||
| 1×500 | 34,1 | 5139,2 | 1000 | 0,0384 | – | 830 | |||||||||||||
| 1×630 | 37,9 | 6555,0 | 1000 | 0,0287 | – | – | |||||||||||||
| Note 1: | |||||||||||||||||||
| * For H05V-K Cables | |||||||||||||||||||
| Note 2: | |||||||||||||||||||
| Current carrying capacities are valid at 30°C ambient temperature. | |||||||||||||||||||
