| Code | |||||||||||||||||||

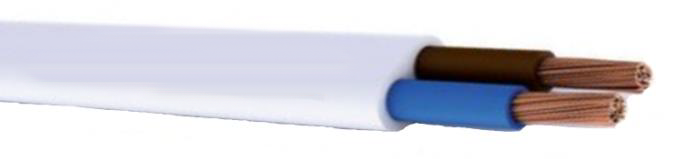

| H03VVH2-F, H05VVH2-F, A05VVH2-F CU/PVC/PVC | |||||||||||||||||||
| Voltage Rating | |||||||||||||||||||
| 300/300 V , 300/500 V | |||||||||||||||||||
| Standards | |||||||||||||||||||
| TS EN 50525-2-11 | Special Values | ||||||||||||||||||
| IEC 60228 | Conductor | ||||||||||||||||||
| Reaction to Fire Classification ( CPR ) | |||||||||||||||||||
| EN 60332-1-2 | Flame Retardant | ||||||||||||||||||
| Conductor | |||||||||||||||||||
| Flexible Copper Conductor (Class 5) | |||||||||||||||||||
| Insulation | |||||||||||||||||||
| PVC (Polyvinyl Chloride) | |||||||||||||||||||
| Filler | |||||||||||||||||||
| – | |||||||||||||||||||
| Armour | |||||||||||||||||||
| – | |||||||||||||||||||
| Sheath | |||||||||||||||||||
| PVC (Polyvinyl Chloride) | |||||||||||||||||||
| Technical Data | |||||||||||||||||||
| Max. Operating Temperature | : | 70°C | |||||||||||||||||
| Short Circuit Temperature | : | 160°C (max.5 sec) | |||||||||||||||||
| Bending Radius | : | 6D ( D : Overall Diameter ) | |||||||||||||||||
| Test Voltage | : | 300/300 V 1,5 kV , 300/500 V 2 kV | |||||||||||||||||
| Application | |||||||||||||||||||
| These cables are used in dry places, pipes, flush-mounted or surface-mounted, indoor mobile installation cables in connection | |||||||||||||||||||
| or distribution. | |||||||||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Ground at 20°C | In Air at 30°C | |||||||||||||
| 2×0,50** | 4,9 x 3,1 | 41,3 | 1000 | 39,0 | – | 3 | |||||||||||||
| 2×0,75** | 5,3 x 3,3 | 50,8 | 1000 | 26,0 | – | 6 | |||||||||||||
| 2×0,75 | 6,1 x 3,9 | 54,4 | 1000 | 26,0 | – | 6 | |||||||||||||
| 2×1 | 6,5 x 4,0 | 62,5 | 1000 | 19,5 | – | 10 | |||||||||||||
| 2×1,5* | 7,4 x 4,5 | 80,7 | 1000 | 13,3 | – | 20 | |||||||||||||
| 2×2,5* | 9,1 x 5,5 | 125,9 | 1000 | 7,98 | – | 27 | |||||||||||||
| 2×4* | 10,3 x 6,2 | 172,2 | 1000 | 4,95 | – | 34 | |||||||||||||
| 2×6* | 11,8 x 7,2 | 240,1 | 1000 | 3,30 | – | – | |||||||||||||
| 3×0,75* | 8,4 x 3,9 | 74,9 | 1000 | 26,0 | – | 6 | |||||||||||||
| 3×1* | 8,9 x 4,04 | 86,7 | 1000 | 19,5 | – | 10 | |||||||||||||
| 3×1,5* | 10,5 x 4,5 | 119,5 | 1000 | 13,3 | – | 20 | |||||||||||||
| 3×2,5* | 12,8 x 5,7 | 184,5 | 1000 | 7,98 | – | 27 | |||||||||||||
| 3×4* | 14,5 x 6,4 | 251,6 | 1000 | 4,95 | – | 34 | |||||||||||||
| 3×6* | 16,4 x 7,2 | 341,5 | 1000 | 3,30 | – | – | |||||||||||||
| Note 1: | |||||||||||||||||||
| ** For H03VVH2-F cables | |||||||||||||||||||
| * For A05VVH2-F cables | |||||||||||||||||||
| Note 2: | |||||||||||||||||||
| Current carrying capacities are valid at 30°C ambient temperature | |||||||||||||||||||
