| Code | |||||||||||||||||||

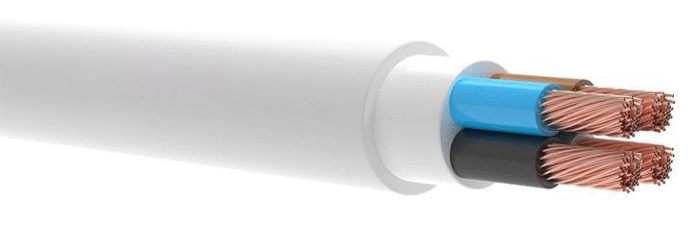

| H03V2V2-F CU/PVC/PVC | |||||||||||||||||||
| Voltage Rating | |||||||||||||||||||
| 300/300 V | |||||||||||||||||||
| Standards | |||||||||||||||||||
| EN 50525-2-11 , VDE 0281 , IEC 60227 , BS 6500 | |||||||||||||||||||
| IEC 60228 | Conductor | ||||||||||||||||||
| Reaction to Fire Classification ( CPR ) | |||||||||||||||||||
| EN 60332-1-2 | Flame Retardant | ||||||||||||||||||
| Conductor | |||||||||||||||||||
| Flexible Copper Conductor (Class 5) | |||||||||||||||||||
| Insulation | |||||||||||||||||||
| Heat Resistance PVC (Polyvinyl Chloride) | |||||||||||||||||||
| Filler | |||||||||||||||||||
| – | |||||||||||||||||||
| Armour | |||||||||||||||||||
| – | |||||||||||||||||||
| Sheath | |||||||||||||||||||
| Heat Resistance PVC (Polyvinyl Chloride) | |||||||||||||||||||
| Technical Data | |||||||||||||||||||
| Max. Operating Temperature | : | 90°C | |||||||||||||||||
| Short Circuit Temperature | : | 160°C (max.5 sec) | |||||||||||||||||
| Bending Radius | : | 6D ( D : Overall Diameter ) | |||||||||||||||||
| Test Voltage | : | 1,5 kV | |||||||||||||||||
| Application | |||||||||||||||||||
| For household appliances, under medium mechanical stresses also in damp and wet locations | |||||||||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Ground at 20°C | In Air at 30°C | |||||||||||||
| 2×0,50 | 4,9 | 40,0 | 1000 | 39,0 | – | 3 | |||||||||||||
| 2×0,75 | 5,3 | 53,5 | 1000 | 26,0 | – | 6 | |||||||||||||
| 3×0,50 | 5,2 | 52,0 | 1000 | 39,0 | – | 3 | |||||||||||||
| 3×0,75 | 5,7 | 64,4 | 1000 | 26,0 | – | 6 | |||||||||||||
| 4×0,50 | 5,7 | 68,7 | 1000 | 39,0 | – | 3 | |||||||||||||
| 4×0,75 | 6,2 | 85,4 | 1000 | 26,0 | – | 6 | |||||||||||||
| 5×0,75* | 6,8 | 96,7 | 1000 | 26,0 | – | 3 | |||||||||||||
| Note 1: | |||||||||||||||||||
| * For A03V2V2-F cables | |||||||||||||||||||
| Note 2: | |||||||||||||||||||
| Current carrying capacities are valid at 30°C ambient temperature | |||||||||||||||||||
