| Code | |||||||||||||||||||

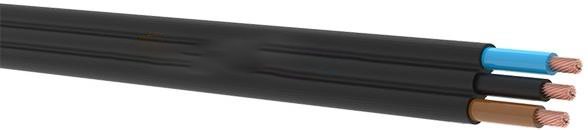

| CYKYL-F CU/PVC/PVC | |||||||||||||||||||
| Voltage Rating | |||||||||||||||||||
| 450/750 V | |||||||||||||||||||
| Standards | |||||||||||||||||||
| CSN 347656 – CSN 34615 | |||||||||||||||||||
| IEC 60228 | Conductor | ||||||||||||||||||
| Reaction to Fire Classification ( CPR ) | |||||||||||||||||||
| EN 60332-1-2 | Flame Retardant | ||||||||||||||||||
| Conductor | |||||||||||||||||||
| Flexible Copper Conductor (Class 5) | |||||||||||||||||||
| Insulation | |||||||||||||||||||
| PVC (Polyvinyl Chloride) | |||||||||||||||||||
| Filler | |||||||||||||||||||
| – | |||||||||||||||||||
| Armour | |||||||||||||||||||
| – | |||||||||||||||||||
| Sheath | |||||||||||||||||||
| PVC (Polyvinyl Chloride) | |||||||||||||||||||
| Technical Data | |||||||||||||||||||
| Max. Operating Temperature | : | 70°C | |||||||||||||||||
| Short Circuit Temperature | : | 160°C (max.5 sec) | |||||||||||||||||
| Bending Radius | : | 6D ( D : Overall Diameter ) | |||||||||||||||||
| Test Voltage | : | 2,5 kV | |||||||||||||||||
| Application | |||||||||||||||||||
| This cables are used fixed installation cable in dry places, in pipes, under plaster or on plaster, in connection or distribution | |||||||||||||||||||
| facilities. | |||||||||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Ground at 20°C | In Air at 30°C | |||||||||||||
| 2×0,75 | 5,6 x 3,3 | 32,8 | 1000 | 26,0 | – | – | |||||||||||||
| 2×1 | 5,8 x 3,4 | 37,6 | 1000 | 19,5 | – | 13 | |||||||||||||
| 2×1,5 | 6,4 x 3,7 | 48,2 | 1000 | 13,3 | – | 16 | |||||||||||||
| 2×2,5 | 7,8 x 4,5 | 75,5 | 1000 | 7,98 | – | 21 | |||||||||||||
| 2×4 | 9,0 x 5,2 | 107,6 | 1000 | 4,95 | – | 27 | |||||||||||||
| 2×6 | 10,2 x 5,8 | 151,3 | 1000 | 3,30 | – | 34 | |||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Ground at 20°C | In Air at 30°C | |||||||||||||
| 3×0,75 | 7,9 x 3,3 | 47,8 | 1000 | 26,0 | – | – | |||||||||||||
| 3×1 | 8,2 x 3,4 | 54,8 | 1000 | 19,5 | – | 13 | |||||||||||||
| 3×1,5 | 9,1 x 3,7 | 70,5 | 1000 | 13,3 | – | 16 | |||||||||||||
| 3×2,5 | 11,1 x 4,5 | 110,9 | 1000 | 7,98 | – | 21 | |||||||||||||
| 3×4 | 12,8 x 5,2 | 158,0 | 1000 | 4,95 | – | 27 | |||||||||||||
| 3×6 | 14,8 x 5,8 | 226,0 | 1000 | 3,30 | – | 34 | |||||||||||||
| Note : | |||||||||||||||||||
| Current carrying capacities are valid at 30°C ambient temperature | |||||||||||||||||||
