| Code | |||||||||||||||||||

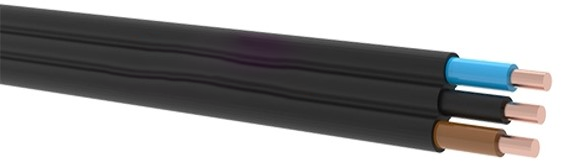

| CYKY CU/PVC/PVC | |||||||||||||||||||
| Voltage Rating | |||||||||||||||||||
| 450/750 V | |||||||||||||||||||
| Standards | |||||||||||||||||||
| CSN 347656 CSN 34615 | |||||||||||||||||||
| IEC 60228 | Conductor | ||||||||||||||||||
| Reaction to Fire Classification ( CPR ) | |||||||||||||||||||
| EN 60332-1-2 | Flame Retardant | ||||||||||||||||||
| Conductor | |||||||||||||||||||
| Solid Copper Conductor (Class 1) | |||||||||||||||||||
| Stranded Copper Conductor (Class 2) | |||||||||||||||||||
| Insulation | |||||||||||||||||||
| PVC (Polyvinyl Chloride) | |||||||||||||||||||
| Filler | |||||||||||||||||||
| PVC Filler | |||||||||||||||||||
| Armour | |||||||||||||||||||
| – | |||||||||||||||||||
| Sheath | |||||||||||||||||||
| PVC (Polyvinyl Chloride) | |||||||||||||||||||
| Technical Data | |||||||||||||||||||
| Max. Operating Temperature | : | 70°C | |||||||||||||||||
| Short Circuit Temperature | : | 160°C (max.5 sec) | |||||||||||||||||
| Bending Radius | : | 12D ( D : Overall Diameter ) | |||||||||||||||||
| Test Voltage | : | 2,5 kV | |||||||||||||||||
| Application: | |||||||||||||||||||
| For installation indoors and outdoors, in cable ducts, underground, in power or switching stations, | |||||||||||||||||||
| local energy distributions, industrial plants, where there in no risk of mechanical damage. | |||||||||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Ground at 20°C | In Air at 30°C | |||||||||||||
| 2×1,5 | 8,7 | 123,0 | 1000 | 12,1 | – | 18 | |||||||||||||
| 2×2,5 | 9,9 | 162,8 | 1000 | 7,41 | – | 26 | |||||||||||||
| 2×4 | 11,2 | 226,3 | 1000 | 4,61 | – | 34 | |||||||||||||
| 2×6 | 12,6 | 298,9 | 1000 | 3,08 | – | 44 | |||||||||||||
| 2×10 | 15,5 | 456,2 | 1000 | 1,83 | – | 61 | |||||||||||||
| 2×16 | 17,7 | 642,4 | 1000 | 1,15 | – | 82 | |||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Ground at 20°C | In Air at 30°C | |||||||||||||
| 3×1,5 | 9,2 | 145,7 | 1000 | 12,1 | – | 18 | |||||||||||||
| 3×2,5 | 10,4 | 192,3 | 1000 | 7,41 | – | 26 | |||||||||||||
| 3×4 | 11,9 | 277,4 | 1000 | 4,61 | – | 34 | |||||||||||||
| 3×6 | 13,3 | 367,2 | 1000 | 3,08 | – | 44 | |||||||||||||
| 3×10 | 16,5 | 568,1 | 1000 | 1,83 | – | 61 | |||||||||||||
| 3×16 | 19,2 | 830,4 | 1000 | 1,15 | – | 82 | |||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Ground at 20°C | In Air at 30°C | |||||||||||||
| 4×1,5 | 9,9 | 174,2 | 1000 | 12,1 | – | 18 | |||||||||||||
| 4×2,5 | 11,3 | 234,1 | 1000 | 7,41 | – | 26 | |||||||||||||
| 4×4 | 13,0 | 343,2 | 1000 | 4,61 | – | 34 | |||||||||||||
| 4×6 | 14,9 | 470,9 | 1000 | 3,08 | – | 44 | |||||||||||||
| 4×10 | 18,0 | 705,9 | 1000 | 1,83 | – | 61 | |||||||||||||
| 4×16 | 21,0 | 1041,0 | 1000 | 1,15 | – | 82 | |||||||||||||
| 4×50* | 33,1 | 2803,2 | 1000 | 0,387 | – | – | |||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Ground at 20°C | In Air at 30°C | |||||||||||||
| 5×1,5 | 10,8 | 219,4 | 1000 | 12,1 | – | 18 | |||||||||||||
| 5×2,5 | 12,3 | 295,3 | 1000 | 7,41 | – | 26 | |||||||||||||
| 5×4 | 14,9 | 460,6 | 1000 | 4,61 | – | 34 | |||||||||||||
| 5×6 | 16,2 | 591,6 | 1000 | 3,08 | – | 44 | |||||||||||||
| 5×10 | 20,1 | 920,1 | 1000 | 1,83 | – | 61 | |||||||||||||
| 5×16 | 23,4 | 1350,7 | 1000 | 1,15 | – | 82 | |||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Ground at 20°C | In Air at 30°C | |||||||||||||
| 7×1,5 | 13,0 | 317,7 | 1000 | 12,1 | – | 18 | |||||||||||||
| 7×2,5 | 14,7 | 433,7 | 1000 | 7,41 | – | 26 | |||||||||||||
| 12×1,5 | 15,7 | 525,6 | 1000 | 12,1 | – | 18 | |||||||||||||
| 12×2,5 | 18,0 | 731,1 | 1000 | 7,41 | – | 26 | |||||||||||||
| 19×1,5 | 18,8 | 814,2 | 1000 | 12,1 | – | 18 | |||||||||||||
| 19×2,5 | 22,1 | 1107,7 | 1000 | 7,41 | – | 26 | |||||||||||||
| 24×1,5 | 21,0 | 1034,3 | 1000 | 12,1 | – | 18 | |||||||||||||
| 24×2,5 | 24,3 | 1452,9 | 1000 | 7,41 | – | 26 | |||||||||||||
| Note : | |||||||||||||||||||
| Current carrying capacities are valid at 30°C ambient temperature. | |||||||||||||||||||
