| Kod Gösterilişi | |||||||||||||||

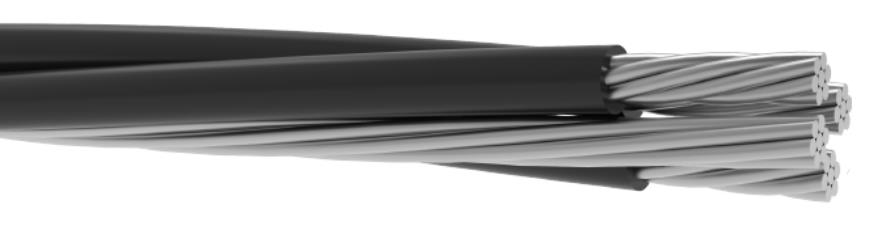

| AER AL / PE | |||||||||||||||
| Anma Gerilimi | |||||||||||||||
| 0,6/1 kV | |||||||||||||||
| Standartlar | |||||||||||||||
| TS 11654 , SFS 2200 | |||||||||||||||
| İletken | |||||||||||||||
| Tek Telli Alüminyum İletken (Sınıf 1) | |||||||||||||||
| Örgülü Alüminyum İletken (Sınıf 2) | |||||||||||||||
| İzolasyon | |||||||||||||||
| PE (Polietilen) | |||||||||||||||
| Askı Teli | |||||||||||||||
| Alaşımlı Alüminyum İletken | |||||||||||||||
| Dolgu | |||||||||||||||
| – | |||||||||||||||
| Zırh | |||||||||||||||
| – | |||||||||||||||
| Dış Kılıf | |||||||||||||||
| – | |||||||||||||||
| Teknik Özellikler | |||||||||||||||
| Max.Çalışma Sıcaklığı | : | 90°C | |||||||||||||
| Kısa Devre Akımı | : | 250°C (max.5 sn) | |||||||||||||
| Min.Bükülme Yarıçapı | : | 12xD | |||||||||||||
| Test Gerilimi | : | 3,5 kV | |||||||||||||
| Uygulama | |||||||||||||||
| Alçak gerilim hattı şebekelerinde çıplak iletken yerine AER kabloların kullanılması tercih edilmektedir. AER kabloları özellikle köy | |||||||||||||||
| elektrifikasyonu ve yer altı kablolu tesislerin çok pahalı olduğu yoğun yerleşim bölgelerinde kullanıılır. | |||||||||||||||
| İZOLELİ İLETKENLER | ASKI TELİ | KABLO | |||||||||||||
| Faz İletkeni | Sokak Aydınlatması | ||||||||||||||
| Nominal Kesit | Nominal Kesit | İletken Çapı | 20°C de İletken Direnci |
Akım Taşıma Kapasitesi |
Noninal Kesit | 20C de İletken Direnci |
İletken Çapı | Min.Kopma Yükü |
20C de İletken Direnci |
Dış Çap | Net Ağırlık | ||||
| (mm²) | (mm²) | (mm) | (ohm/km) | (m) | (mm²) | (ohm/km) | (mm) | kN | (ohm/km) | (mm) | (kg/km) | ||||
| 1×16+25 re-rm | 1×16 | 4,40 | 1,91 | – | – | 5,9 | 7,4 | 1,38 | 14,4 | 135 | |||||
| 1×16+25 rm-rm | 1×16 | 4,69 | 1,91 | – | – | 5,9 | 7,4 | 1,38 | 15,0 | 138 | |||||
| 1×16+16+25 re-re-rm | 1×16 | 4,40 | 1,91 | 16 | 1,91 | 5,9 | 7,4 | 1,38 | 15,5 | 204 | |||||
| 2×16+25 re-rm | 2×16 | 4,40 | 1,91 | – | – | 5,9 | 7,4 | 1,38 | 15,6 | 247 | |||||
| 3×16+25 | 3×16 | 4,40 | 1,91 | – | – | 5,9 | 1,38 | 17,4 | 273 | ||||||
| 3×16+16+25 | 3×16 | 4,40 | 1,91 | 16 | 1,91 | 5,9 | 7,4 | 1,38 | 19,4 | 342 | |||||
| 1×25+35 | 1×25 | 5,90 | 1,20 | – | – | 6,9 | 10,3 | 0,986 | 17,3 | 191 | |||||
| 3×25+35 | 3×25 | 5,90 | 1,20 | – | – | 6,9 | 10,3 | 0,986 | 21,0 | 391 | |||||
| 3×25+16+35 | 3×25 | 5,90 | 1,20 | 16 | 1,91 | 6,9 | 10,3 | 0,986 | 23,4 | 460 | |||||
| 1×35+50 | 1×35 | 6,90 | 0,868 | – | – | 8,1 | 14,2 | 0,720 | 20,2 | 265 | |||||
| 3×35+50 | 3×35 | 6,90 | 0,868 | – | – | 8,1 | 14,2 | 0,720 | 24,4 | 543 | |||||
| 3×35+16+50 | 3×35 | 6,90 | 0,868 | 16 | 1,91 | 8,1 | 14,2 | 0,720 | 27,2 | 612 | |||||
| 3×50+70 | 3×50 | 8,10 | 0,641 | – | – | 9,7 | 20,6 | 0,493 | 27,3 | 707 | |||||
| 3×50+16+70 | 3×50 | 8,10 | 0,641 | 16 | 1,91 | 9,7 | 20,6 | 0,493 | 30,5 | 776 | |||||
| 3×70+95 | 3×70 | 9,70 | 0,443 | – | – | 11,4 | 27,9 | 0,363 | 32,7 | 1014 | |||||
| 3×70+16+95 | 3×70 | 9,70 | 0,443 | 16 | 1,91 | 11,4 | 27,9 | 0,363 | 36,4 | 1083 | |||||
| 3×120+95 | 3×120 | 12,80 | 0,253 | – | – | 11,4 | 27,9 | 0,363 | 40,7 | 1492 | |||||
| 3×120+16+95 | 3×120 | 12,80 | 0,253 | 16 | 1,91 | 11,4 | 27,9 | 0,363 | 45,4 | 1561 | |||||
