| Kod Gösterilişi | |||||||||||||||||||

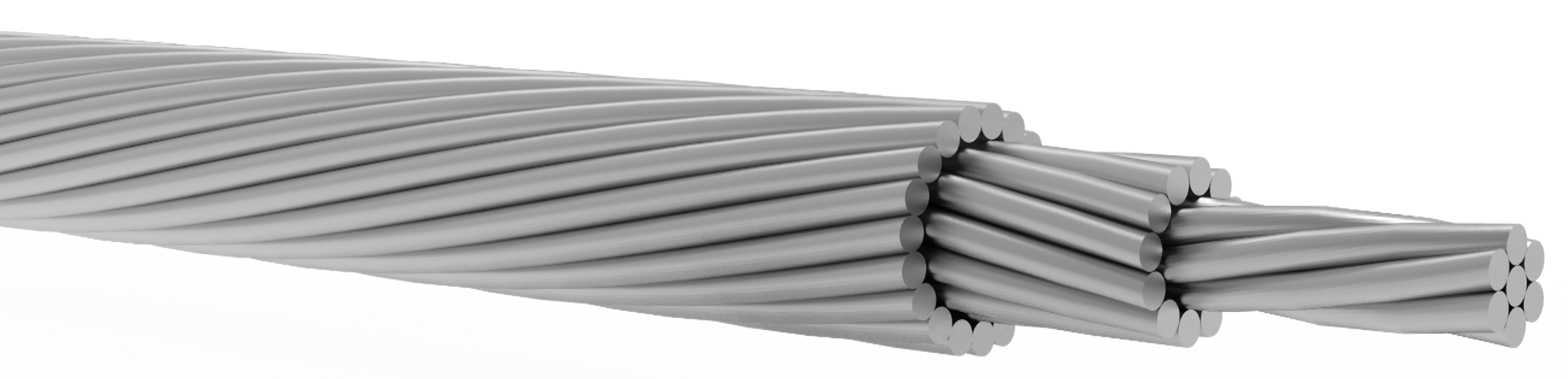

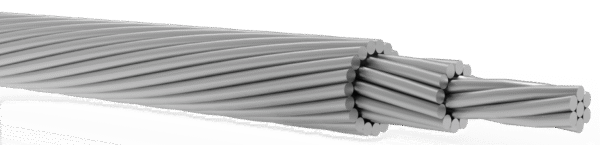

| AAAC , Tam Alaşımlı Aluminyum İletken | |||||||||||||||||||
| Standart | |||||||||||||||||||
| EN 50182 | Hava Hattı İletkenleri | ||||||||||||||||||
| Yapılış | |||||||||||||||||||
| Sınıf 2 Tipi Aluminyum İletken | |||||||||||||||||||
| Uygulama | |||||||||||||||||||
| Bu iletkenler alçak, orta ve yüksek gerilim havai hatlarında kullanılır. AAC, mesafenin genellikle kısa olduğu ancak yüksek | |||||||||||||||||||
| iletkenlik gerektiren kentsel alanlarda yaygın olarak kullanılmaktadır. | |||||||||||||||||||
| Nominal Kesit | Tel Sayısı x Çapı (N2 x Ø mm) |
İletken Çapı (mm) |
Net Ağırlık (kg/km) |
20° de İletken Direnci (ohm/km) |
Max.Kopma Yükü kN |
||||||||||||||
| 16 | 7×1,70 | 5,10 | 43,7 | 1,91 | 4,71 | ||||||||||||||
| 25 | 7×2,10 | 6,30 | 66,6 | 1,20 | 7,36 | ||||||||||||||
| 35 | 7×2,50 | 9,00 | 94,3 | 0,87 | 10,30 | ||||||||||||||
| 50 | 7×3,00 | 10,50 | 135,7 | 0,641 | 14,72 | ||||||||||||||
| 70 | 19×2,10 | 10,50 | 180,7 | 0,443 | 20,60 | ||||||||||||||
| 95 | 19×2,50 | 12,50 | 256,6 | 0,320 | 27,96 | ||||||||||||||
| 120 | 19×2,80 | 14,00 | 321,8 | 0,253 | 35,32 | ||||||||||||||
| 150 | 37×2,25 | 15,80 | 407,0 | 0,206 | 44,15 | ||||||||||||||
| 185 | 37×2,50 | 17,50 | 502,2 | 0,164 | 54,45 | ||||||||||||||
| 240 | 61×2,25 | 20,30 | 674,2 | 0,125 | 70,63 | ||||||||||||||
| 300 | 61×2,50 | 22,50 | 832,0 | 0,100 | 88,29 | ||||||||||||||
