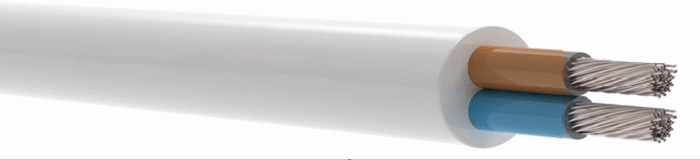

| Code | |||||||||||||||||||
| A05Z1Z1-AF AL/HFFR/HFFR | |||||||||||||||||||
| Voltage Rating | |||||||||||||||||||
| 300/500 V | |||||||||||||||||||
| Standards | |||||||||||||||||||
| IEC 60228 | Conductor | ||||||||||||||||||
| EN 61034 | Smoke Density | ||||||||||||||||||
| EN 50267 | Halogen Free | ||||||||||||||||||
| EN 60332-3 | Flame Retardant (Cat C) | ||||||||||||||||||
| Reaction to Fire Classification ( CPR ) | |||||||||||||||||||
| EN 60332-1-2 | Flame Retardant | ||||||||||||||||||
| Conductor | |||||||||||||||||||
| Flexible Aluminum Conductor (Class 5) | |||||||||||||||||||
| Insulation | |||||||||||||||||||
| HFFR | |||||||||||||||||||
| Filler | |||||||||||||||||||
| – | |||||||||||||||||||
| Armour | |||||||||||||||||||
| – | |||||||||||||||||||
| Sheath | |||||||||||||||||||
| HFFR | |||||||||||||||||||
| Technical Data | |||||||||||||||||||
| Max. Operating Temperature | : | 90°C | |||||||||||||||||
| Short Circuit Temperature | : | 250°C (max.5 sec) | |||||||||||||||||
| Bending Radius | : | 6D ( D : Overall Diameter ) | |||||||||||||||||
| Test Voltage | : | 2 kV | |||||||||||||||||
| Application | |||||||||||||||||||
| Used in rafineries, hotels, schools, tunnels, high constructions, hospitals, power plants, data processing centers, | |||||||||||||||||||
| populated business centers where there is a risk of fire. | |||||||||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Ground at 20°C | In Air at 30°C | |||||||||||||
| 2×0,75* | 6,3 | 58,7 | 100 | 37,4 | – | – | |||||||||||||
| 2×1,0* | 6,6 | 65,6 | 100 | 28,1 | – | – | |||||||||||||
| 2×1,5* | 7,4 | 82,7 | 100 | 19,3 | – | – | |||||||||||||
| 2×2,5* | 9,1 | 121,5 | 100 | 7,22 | – | – | |||||||||||||
| 2×4* | 10,6 | 163,1 | 100 | 4,81 | – | – | |||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Ground at 20°C | In Air at 30°C | |||||||||||||
| 3×0,75* | 6,6 | 67,6 | 100 | 37,4 | – | – | |||||||||||||
| 3×1,0* | 7,0 | 75,9 | 100 | 28,1 | – | – | |||||||||||||
| 3×1,5* | 8,1 | 100,8 | 100 | 19,3 | – | – | |||||||||||||
| 3×2,5* | 9,9 | 148,7 | 100 | 7,22 | – | – | |||||||||||||
| 3×4* | 11,4 | 199,0 | 100 | 4,81 | – | – | |||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Ground at 20°C | In Air at 30°C | |||||||||||||
| 4×0,75* | 7,2 | 81,6 | 100 | 37,4 | – | – | |||||||||||||
| 4×1 * | 7,9 | 96,0 | 100 | 28,1 | – | – | |||||||||||||
| 4×1,5* | 9,0 | 127,0 | 100 | 19,3 | – | – | |||||||||||||
| 4×2,5* | 10,8 | 180,3 | 100 | 7,22 | – | – | |||||||||||||
| 4×4* | 12,5 | 242,1 | 100 | 4,81 | – | – | |||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Ground at 20°C | In Air at 30°C | |||||||||||||
| 5×0,75* | 9,1 | 125,9 | 100 | 37,4 | – | – | |||||||||||||
| 5×1* | 9,6 | 140,6 | 100 | 28,1 | – | – | |||||||||||||
| 5×1,5* | 11,1 | 189,0 | 100 | 19,3 | – | – | |||||||||||||
| 5×2,5* | 13,0 | 263,3 | 100 | 7,22 | – | – | |||||||||||||
| 5×4* | 15,1 | 355,3 | 100 | 4,81 | – | – | |||||||||||||
| Note 1: | |||||||||||||||||||
| * Conductor resistance calculated theoretically.Conductor resistances are taken from EN 60228 Class-2 Aluminum values. | |||||||||||||||||||
| Note 2: | |||||||||||||||||||
| Current carrying capacities are valid at 30°C ambient temperature. | |||||||||||||||||||
