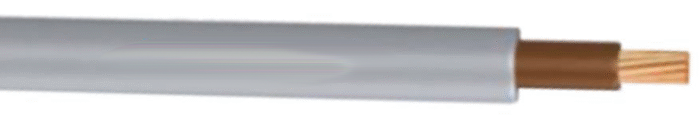

| Code : | |||||||||||||||||||
| 6181 YH CU/PVC/PVC | |||||||||||||||||||
| Voltage Rating : | |||||||||||||||||||
| 300/500 V | |||||||||||||||||||
| Standards : | |||||||||||||||||||
| BS 6004 | |||||||||||||||||||
| IEC 60228 | Conductor | ||||||||||||||||||
| Reaction to Fire Classification ( CPR ) : | |||||||||||||||||||
| EN 60332-1-2 | Flame Retardant | ||||||||||||||||||
| Conductor : | |||||||||||||||||||
| Solid Copper Conductor (Class 1) | |||||||||||||||||||
| Stranded Copper Conductor (Class 2) | |||||||||||||||||||
| Insulation : | |||||||||||||||||||
| PVC (Polyvinyl Chloride) | |||||||||||||||||||
| Filler : | |||||||||||||||||||
| – | |||||||||||||||||||
| Armour : | |||||||||||||||||||
| – | |||||||||||||||||||
| Sheath : | |||||||||||||||||||
| PVC (Polyvinyl Chloride) | |||||||||||||||||||
| Technical Data : | |||||||||||||||||||
| Max. Operating Temperature | : | 70°C | |||||||||||||||||
| Short Circuit Temperature | : | 160°C (max.5 sec.) | |||||||||||||||||
| Bending Radius | : | 12D ( D : Overall Diameter ) | |||||||||||||||||
| Test Voltage | : | 2,0 kV | |||||||||||||||||
| Application : | |||||||||||||||||||
| In dry rooms, switch and distribution boards, for laying in conduit on and under plaster and on insulating supports above plaster |
|||||||||||||||||||
| Nominal Cross Section | Overall Diameter | Net Weight | Delivery Length | Resistance at 20°C | Current Carrying Capacity | ||||||||||||||
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | In Ground at 20°C | In Air at 30°C | |||||||||||||
| 1×1,5 re | 4,4 | 41,4 | 100 | 12,1 | – | 16 | |||||||||||||
| 1×1,5 rm | 4,5 | 43,7 | 100 | 12,1 | – | 16 | |||||||||||||
| 1×2,5 re | 4,9 | 55,9 | 100 | 7,41 | – | 21 | |||||||||||||
| 1×2,5 rm | 5,2 | 59,5 | 100 | 7,41 | – | 21 | |||||||||||||
| 1×4 re | 5,6 | 77,0 | 100 | 4,61 | – | 27 | |||||||||||||
| 1×4 rm | 5,9 | 81,7 | 100 | 4,61 | – | 27 | |||||||||||||
| 1×6 re | 6,1 | 99,1 | 100 | 3,08 | – | 34 | |||||||||||||
| 1×6 rm | 6,5 | 105,9 | 100 | 3,08 | – | 34 | |||||||||||||
| 1×10 rm | 7,8 | 153,6 | 1000 | 1,83 | – | 45 | |||||||||||||
| 1×16 rm | 9,0 | 224,5 | 1000 | 1,15 | – | 57 | |||||||||||||
| 1×25 rm | 10,8 | 339,7 | 1000 | 0,727 | – | – | |||||||||||||
| 1×35 rm | 12,0 | 438,5 | 1000 | 0,524 | – | – | |||||||||||||
| Note : | |||||||||||||||||||
| Current carrying capacities are valid at 30°C ambient temperature | |||||||||||||||||||
